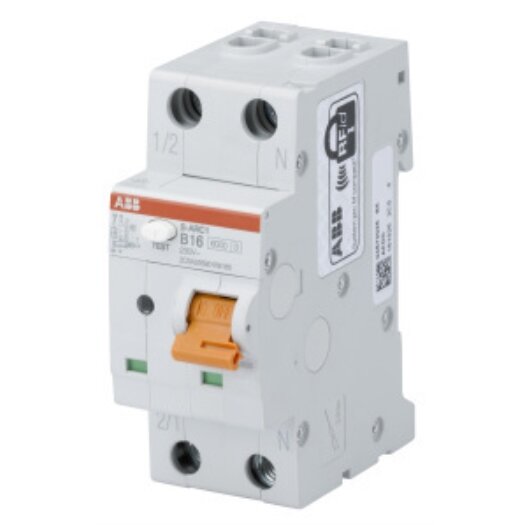

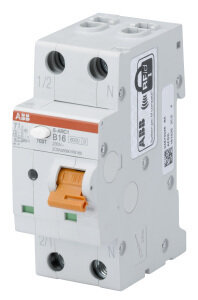

ABB brandveiligheidsschakelaar met installatieautomaat "BS/LS S-ARC1" B 16

Herstellerinformationen

Busch-Jäger Elektro GmbH
Freisenbergstraße 2, 58513 Lüdenscheid, DE
info@de.abb.com

Sicherheits- und Warnhinweise

LS/AFDD-Schutzschalter kombinieren Leitungsschutz (LS) mit einem Schutz vor gefährlichen Störlichtbögen (AFDD). Sie bieten Schutz vor Überlast, Kurzschluss und Lichtbogenfehlern, die Brände verursachen können. Diese Schalter sind insbesondere in Bereichen mit erhöhtem Brandrisiko oder für zusätzliche Sicherheit sinnvoll. Hier sind die wichtigsten Warn- und Sicherheitshinweise für LS/AFDD-Schutzschalter:

Allgemeine Hinweise

• Normen und Vorschriften:
• LS/AFDD-Schutzschalter müssen den geltenden Normen entsprechen, z. B. DIN VDE 0100-420 und IEC 62606.
• Fachgerechte Installation:
• Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.
• Einsatzbereiche:
• Empfohlen oder vorgeschrieben in Wohngebäuden, Schlafräumen, Holzhäusern, Kindergärten und öffentlichen Einrichtungen.

Auswahl des richtigen LS/AFDD-Schutzschalters

• Gefahren und Hinweise:
• Nennstrom und Charakteristik:
• Der Leitungsschutz (z. B. B, C oder D) muss passend zum Stromkreis und den angeschlossenen Verbrauchern gewählt werden:
• B-Charakteristik: Für Haushaltsgeräte und Beleuchtung.
• C-Charakteristik: Für Verbraucher mit hohem Einschaltstrom (z. B. Motoren).
• D-Charakteristik: Für industrielle Anwendungen mit sehr hohem Einschaltstrom.
• Schutz vor Lichtbögen:
• Sicherstellen, dass der LS/AFDD-Schutzschalter serielle und parallele Störlichtbögen erkennt.
• Netzsysteme:
• Der Schutzschalter muss für das vorhandene Netzsystem (TN, TT, IT) geeignet sein.
• Kurzschlussfestigkeit:
• Die Kurzschlussfestigkeit (z. B. 6 kA oder 10 kA) muss den Gegebenheiten des Netzes entsprechen.

Montage und Anschluss

• Gefahren und Hinweise:
• Spannungsfreiheit sicherstellen:
• Vor der Montage die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
• Richtige Verdrahtung:
• Die Außenleiter (L) und den Neutralleiter (N) korrekt anschließen. Falsche Verkabelung kann die Schutzfunktion beeinträchtigen.
• Befestigung:
• Der LS/AFDD-Schutzschalter muss sicher auf einer Hutschiene montiert werden.
• Selektivität beachten:
• In Kombination mit anderen Schutzorganen (FI, LS) auf selektives Auslösen achten, um unnötige Abschaltungen zu vermeiden.

Schutzfunktionen des LS/AFDD-Schutzschalters

• Gefahren und Hinweise:
• Leitungsschutz:
• Der integrierte Leitungsschutz schützt vor Überlast und Kurzschluss.
• Lichtbogenschutz:
• Der AFDD erkennt gefährliche serielle und parallele Lichtbögen (z. B. durch beschädigte Leitungen, lose Kontakte) und schaltet den Stromkreis ab, bevor Brände entstehen können.
• Fehlalarme minimieren:
• Störungen durch Hochfrequenzgeräte oder andere Verbraucher vermeiden, indem ein hochwertiger, immunitätsfähiger AFDD gewählt wird.

Betrieb und Wartung

• Gefahren und Hinweise:
• Ursache bei Auslösung prüfen:
• Nach einer Auslösung muss die Ursache (z. B. Überlast, Kurzschluss, Lichtbogenfehler) ermittelt und behoben werden, bevor der Schalter wieder eingeschaltet wird.
• Regelmäßiger Funktionstest:
• Die Testtaste mindestens alle sechs Monate betätigen, um die Funktion des LS/AFDD zu überprüfen.
• Überlast vermeiden:
• Dauerhafte Belastungen, die nahe am Nennstrom liegen, können die Lebensdauer des Schalters verringern.

Arbeitssicherheit

• Schutzkleidung:
• Tragen Sie isolierende Handschuhe und Schutzbrillen bei Arbeiten an elektrischen Anlagen.
• Werkzeuge:
• Verwenden Sie nur isolierte Werkzeuge, um Kurzschlussrisiken zu minimieren.
• Gefahr durch Rückspannung:
• Neutralleiter auf Fremdspannungen prüfen, insbesondere in Anlagen mit mehreren Stromkreisen.

Prüfung und Inbetriebnahme

• Sichtprüfung:
• Nach der Montage alle Klemmstellen und die mechanische Befestigung des LS/AFDD überprüfen.
• Funktionstest:
• Den Schalter durch Betätigen der Prüftaste und durch Testbedingungen (z. B. simulierte Überlast) überprüfen.
• Dokumentation:
• Installation und Testergebnisse dokumentieren, besonders in öffentlichen oder gewerblichen Anlagen.

Zusätzliche Hinweise

• Kompatibilität sicherstellen:
• LS/AFDD-Schutzschalter müssen mit anderen Schutzeinrichtungen (FI, LS) in der Anlage kompatibel sein.
• Anforderungen des Netzbetreibers beachten:
• Prüfen Sie, ob spezielle Anforderungen für den Einsatz in Ihrem Netzbereich gelten.
• Nachrüstung:
• Bei Nachrüstung in Altanlagen den Zustand der Leitungen prüfen, um Lichtbogenfehler durch beschädigte Kabel zu minimieren.
• Ersatz nur durch passende Modelle:
• Bei Defekten dürfen LS/AFDDs nur durch baugleiche oder vom Hersteller empfohlene Modelle ersetzt werden.
• Besondere Einsatzbereiche
• Wohngebäude:
• Empfohlen in Schlafräumen, Kinderzimmern und Bereichen mit erhöhter Brandlast.
• Gewerbe und Industrie:
• Besonders in Lagerbereichen, Holzbearbeitung oder chemischen Anlagen, wo Störlichtbögen ein hohes Risiko darstellen.
• Öffentliche Einrichtungen:
• In Versammlungsstätten, Schulen und Krankenhäusern oft vorgeschrieben.
• Ein korrekt ausgewählter, installierter und regelmäßig geprüfter LS/AFDD-Schutzschalter erhöht die Sicherheit der elektrischen Anlage, indem er Schutz vor Überlast, Kurzschluss und gefährlichen Lichtbögen bietet. Eine fachgerechte Installation und Wartung sind entscheidend, um die Schutzfunktionen dauerhaft sicherzustellen.
