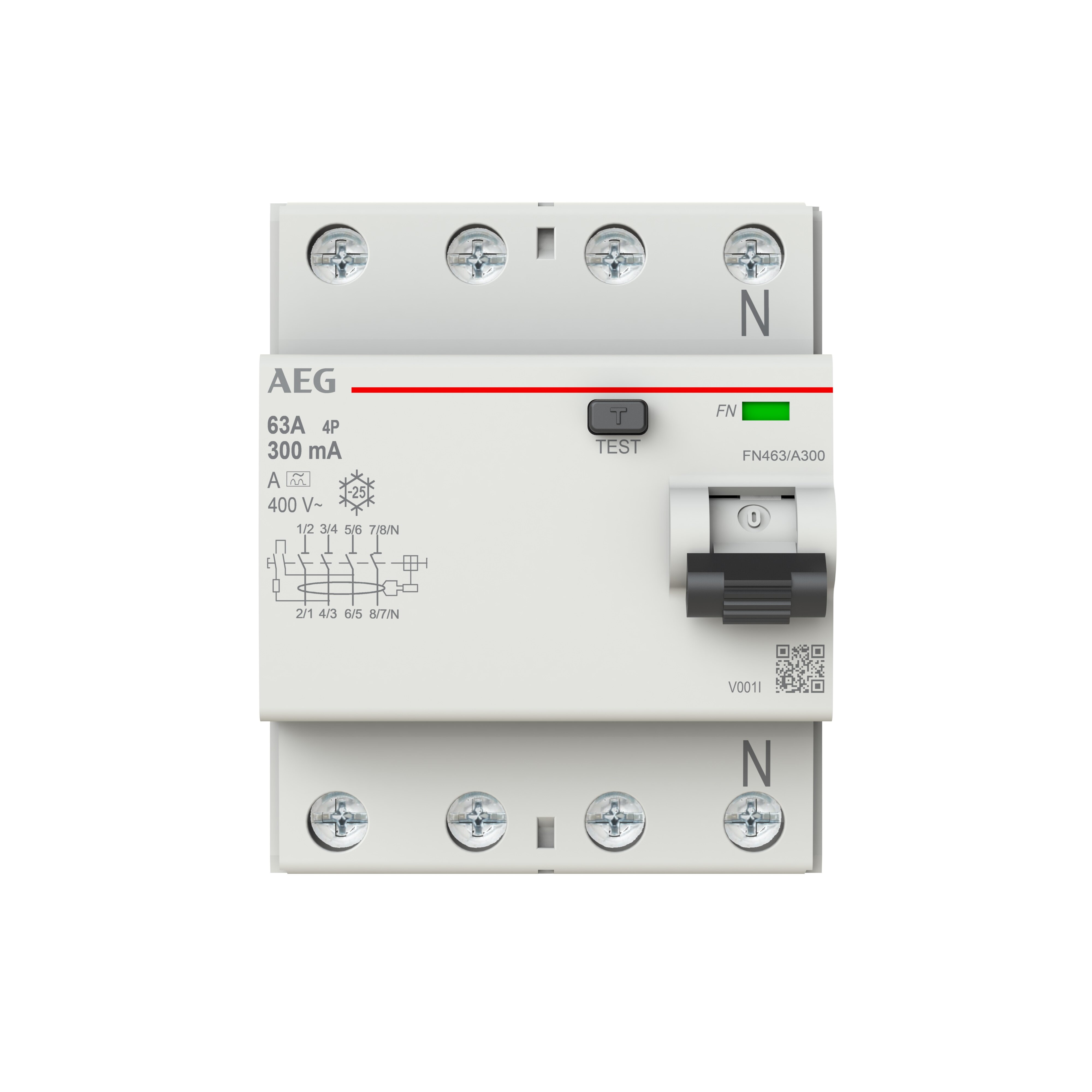

AEG Aardlekschakelaar 4P 63 A, Type A, 300mA "FN463"

Fabrikant informatie

Busch-Jäger Elektro GmbH
Freisenbergstraße 2, 58513 Lüdenscheid, DE
info@de.abb.com

Veiligheidsinstructies en waarschuwingen

RCD's (aardlekschakelaars) worden gebruikt om mensen en systemen te beschermen tegen gevaarlijke reststromen. Ze beschermen tegen elektrische schokken en verminderen het risico op brand veroorzaakt door reststromen. Onjuiste installatie of bediening kan echter leiden tot storingen of gevaren. De belangrijkste waarschuwingen en veiligheidsinstructies voor aardlekschakelaars staan hieronder vermeld.

Algemene informatie

• Normen en voorschriften:
• RCD's moeten worden geïnstalleerd in overeenstemming met DIN EN 61008-1 of DIN EN 61009-1 (FI/LS).
• Professionele installatie:
• Installatie en aansluiting mogen alleen worden uitgevoerd door gekwalificeerde specialisten.
• Toepassingsgebieden:
• RCD's worden gebruikt voor persoonlijke bescherming, bescherming van apparatuur en brandbeveiliging en zijn verplicht in residentiële, commerciële en industriële installaties.

De juiste RCD kiezen

• Gevaren en opmerkingen:
• Nominale reststroom:
• De nominale reststroom moet zijn afgestemd op het beoogde gebruik:
• 30 mA: Persoonlijke bescherming (standaard in woongebouwen).
• 10 mA: Extra bescherming, bijv. in kinderdagverblijven.
• 300 mA: Brandbeveiliging of beveiliging in grotere installaties.
• Type aardlekschakelaar:
• Het type is afhankelijk van het type aardlekstroom:
• Type AC: Voor zuivere wisselstromen.
• Type A: Voor pulserende DC-aardlekstromen (standaard in veel installaties).
• Type B: Voor gelijkstroom met gelijkstroom (bijv. in PV-systemen, laadvoorzieningen voor elektrische voertuigen).
• Type F: Voor apparaten met frequentiegeregelde aandrijvingen.
• Nominale stroom:
• De RCD moet overeenkomen met de nominale stroom van het aangesloten circuit.
• Leidingnet:
• Controleer of de RCD geschikt is voor het bestaande elektriciteitsnet (TN, TT, IT).

Installatie en aansluiting

• Gevaren en opmerkingen:
• Zorg ervoor dat er geen spanning staat:
• Controleer voor aanvang van de werkzaamheden of het circuit spanningsvrij is en beveilig het tegen opnieuw inschakelen.
• Juiste bedrading:
• Sluit de nulgeleider (N) en de fasegeleiders (L) correct aan. Vergissingen kunnen de RCD buiten werking stellen.
• Installatiepositie:
• De RCD moet stevig op de hoedrail worden gemonteerd.
• Let op selectiviteit:
• Als er meerdere RCD's in een installatie zijn, zorg dan voor selectieve coördinatie om ongewenst uitschakelen te voorkomen.

Functie en bediening

• Gevaren en opmerkingen:
• Reststroombeveiliging:
• De RCD detecteert reststromen en schakelt het getroffen circuit binnen milliseconden uit.
• Druk de testknop regelmatig in:
• Druk minstens om de 6 maanden op de testknop om er zeker van te zijn dat de RCD correct functioneert.
• Controleer uitschakeling:
• Bij uitschakeling moet de oorzaak van de reststroom worden vastgesteld en verholpen voordat de schakelaar weer wordt ingeschakeld.
• Faalveilig:
• Gebruik voor belangrijke circuits (bijv. koelapparaten) speciale RCD's met vertraagde uitschakeling.

Bescherming tegen reststromen

• Gevaren en waarschuwingen:
• Persoonlijke bescherming:
• Een nominale aardlekstroom van maximaal 30 mA is wettelijk voorgeschreven voor stroomkringen die contactdozen of buitenruimten beschermen.
• Brandbeveiliging:
• In grotere installaties worden aardlekschakelaars met 300 mA gebruikt om reststromen te detecteren die tot brand kunnen leiden.
• Apparaatbeveiliging:
• Gebruik types A, B of F om reststromen van apparaten veilig te detecteren.

Arbeidsveiligheid

• Beschermende kleding:
• Draag isolerende handschoenen en een veiligheidsbril bij het werken aan elektrische apparatuur.
• Gereedschap:
• Gebruik alleen geïsoleerd gereedschap dat geschikt is voor het werken aan elektrische installaties.
• Gevaar door sperspanning:
• Controleer de nulgeleider en beschermingsgeleider op externe spanning om sperspanningen van andere circuits uit te sluiten.

Testen en onderhoud

• Regelmatige tests:
• Functietest minstens om de 6 maanden door op de testknop te drukken.
• Visuele controle:
• Controleer regelmatig alle aansluitingen en aansluitpunten op dichtheid en beschadiging.
• Problemen oplossen:
• Controleer het elektrische systeem bij herhaaldelijk uitschakelen op fouten (bijv. door de isolatie te meten).

Aanvullende opmerkingen

• Compatibiliteit controleren:
• RCD's moeten compatibel zijn met de andere beveiligingen in het systeem (bijv. stroomonderbrekers, overspanningsbeveiliging).
• Alleen vervangen door identieke modellen:
• Defecte RCD's mogen alleen worden vervangen door identieke of door de fabrikant aanbevolen modellen.
• Documentatie:
• Documenteer installatie en testresultaten, vooral voor commerciële installaties.
• Een correct gekozen en geïnstalleerde RCD biedt betrouwbare bescherming tegen reststromen en verhoogt de veiligheid in elektrische installaties. Regelmatige inspecties en professioneel onderhoud zijn essentieel om persoonlijke bescherming en een veilige werking op lange termijn te garanderen.
