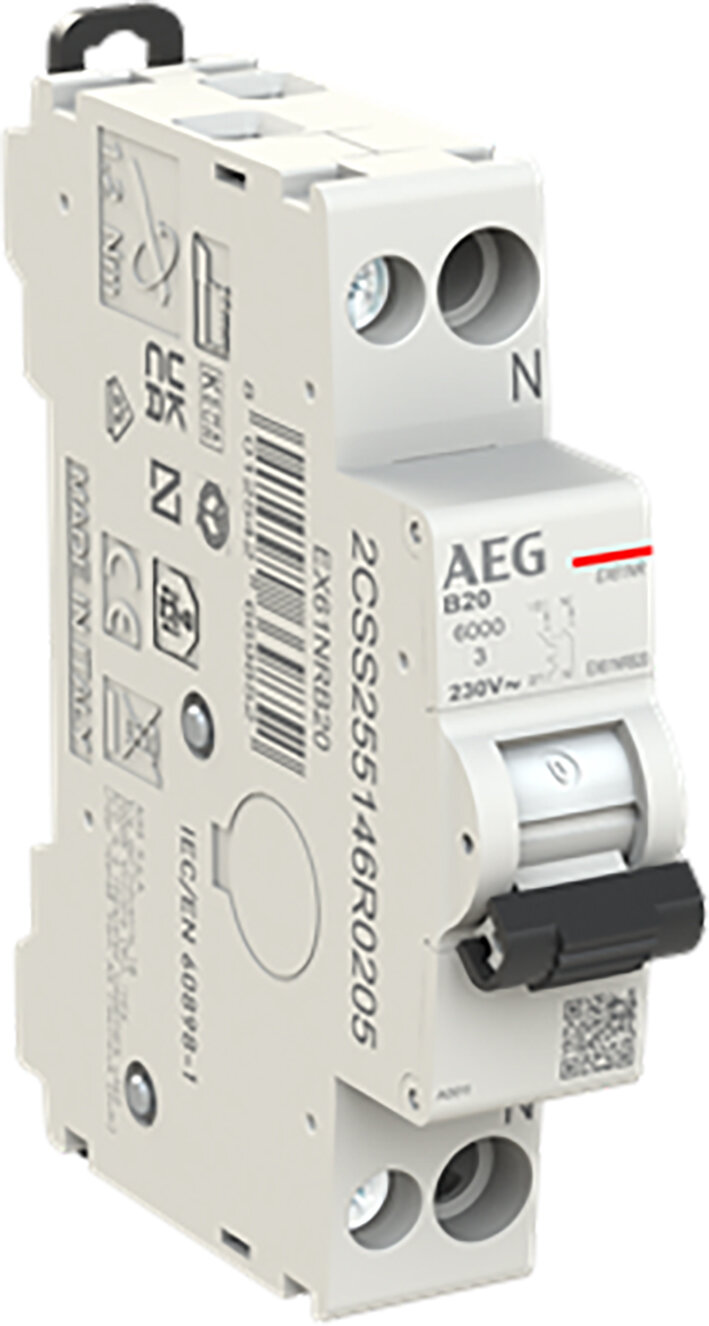

AEG Installatieautomaat B20 6kA 1-polig + N "EPC 61N"

Herstellerinformationen

Busch-Jäger Elektro GmbH
Freisenbergstraße 2, 58513 Lüdenscheid, DE
info@de.abb.com

Sicherheits- und Warnhinweise

Die richtige Auswahl und Installation von Verbindungsmaterialien und Zubehör ist entscheidend für die Sicherheit und Zuverlässigkeit der Elektroinstallation. Nachfolgend sind die wichtigsten Warn- und Sicherheitshinweise für diese Bauteile zusammengefasst.

Steckklemmen

• Gefahren und Hinweise:
• Geeignete Kabeltypen:
• Verwenden Sie Steckklemmen nur mit den für sie zugelassenen Kabeltypen (z. B. ein- oder feindrähtig, mit passendem Querschnitt).
• Kontaktprüfung:
• Stellen Sie sicher, dass die Leiter fest in der Klemme sitzen und kein Kupfer freiliegt.
• Belastbarkeit beachten:
• Die Steckklemmen dürfen nicht über ihre spezifizierte Strom- und Spannungsbelastung hinaus verwendet werden.
• Mehrfachverbindungen:
• Vermeiden Sie zu viele Leitungen in einer Klemme. Beachten Sie die maximal zulässige Anzahl der Anschlüsse.
• Temperaturbeständigkeit:
• Achten Sie darauf, dass die Steckklemmen für die Umgebungstemperatur geeignet sind.

Schraubklemmen

• Gefahren und Hinweise:
• Sicheres Festziehen:
• Schrauben müssen fest angezogen werden, um einen guten elektrischen Kontakt sicherzustellen. Überdrehen kann jedoch die Klemme oder das Kabel beschädigen.
• Querschnitt beachten:
• Die Schraubklemme muss zum Leiterquerschnitt passen, um einen sicheren Kontakt ohne Beschädigung zu gewährleisten.
• Schutz vor Überhitzung:
• Lockere Verbindungen können sich erhitzen. Kontrollieren Sie die Klemmstellen nach der Montage.
• Isolierung beachten:
• Kabel dürfen nicht so weit abisoliert sein, dass blanke Drähte außerhalb der Klemme sichtbar sind.

Kabelverschraubungen

• Gefahren und Hinweise:
• Dichtheit gewährleisten:
• Stellen Sie sicher, dass die Kabelverschraubung ordnungsgemäß angezogen ist, um die Schutzart (z. B. IP54, IP67) zu erreichen.
• Kabeldurchmesser:
• Verwenden Sie eine Verschraubung, die zum Durchmesser des Kabels passt. Ein zu großes oder zu kleines Kabel kann die Abdichtung beeinträchtigen.
• Materialauswahl:
• In korrosiven oder extremen Umgebungen (z. B. chemische Anlagen) Materialien wie Edelstahl oder chemikalienresistente Kunststoffe verwenden.
• Zugentlastung:
• Kabelverschraubungen müssen die Zugentlastung des Kabels sicherstellen, um mechanische Belastungen an den Anschlussstellen zu vermeiden.

Würgenippel

• Gefahren und Hinweise:
• Montage korrekt ausführen:
• Würgenippel müssen so fest angezogen sein, dass sie die Kabel sicher halten, ohne diese zu beschädigen.
• Einsatzbereich beachten:
• In feuchten oder explosionsgefährdeten Bereichen nur zugelassene Würgenippel mit entsprechender Schutzart verwenden.
• Kabelschutz:
• Kabel dürfen durch die Kanten des Nippels nicht beschädigt werden. Gegebenenfalls Schutzringe oder Unterlegscheiben einsetzen.

Muffen

• Gefahren und Hinweise:
• Geeignete Muffen wählen:
• Verwenden Sie nur Muffen, die für die spezifische Kabelart und den Einsatzbereich zugelassen sind (z. B. Gießharz-, Schrumpf- oder Gelmuffen).
• Dichtheit sicherstellen:
• Muffen müssen vollständig abgedichtet sein, insbesondere in Außenbereichen oder bei Erdverlegung.
• Mechanische Belastung:
• Die Muffe sollte gegen Zug- und Druckbelastungen geschützt werden, um Schäden an den Verbindungen zu vermeiden.
• Spannungsfreiheit während der Montage:
• Arbeiten an Muffen dürfen nur bei spannungsfreien Leitungen erfolgen.

Zubehör

• Gefahren und Hinweise:
• Schutzkappen und Isolierungen:
• Verwenden Sie Schutzkappen oder Schrumpfschläuche, um blanke Leitungsenden oder Klemmen zu isolieren.
• Erdungselemente:
• Bei metallischen Kabelverschraubungen und Muffen auf einen korrekten Anschluss an den Potenzialausgleich achten.
• Temperatur- und Chemikalienbeständigkeit:
• Zubehörteile müssen für die Umgebungsbedingungen geeignet sein, insbesondere in industriellen oder wetterbelasteten Bereichen.

Arbeitssicherheit

• Schutzkleidung:
• Tragen Sie isolierende Handschuhe, insbesondere bei Arbeiten in der Nähe von spannungsführenden Teilen.
• Werkzeuge:
• Verwenden Sie nur isolierte Werkzeuge, die für Elektroinstallationen geeignet sind.
• Spannungsfreiheit prüfen:
• Vor Beginn der Arbeiten die Spannungsfreiheit mit einem zweipoligen Spannungsprüfer sicherstellen.

Prüfung und Inbetriebnahme

• Klemmstellen kontrollieren:
• Nach der Montage alle Verbindungen auf festen Sitz und korrekten Kontakt prüfen.
• Dichtheitstest:
• Überprüfen Sie die Dichtheit von Muffen und Kabelverschraubungen, insbesondere in feuchten Umgebungen.
• Dokumentation:
• Verbindungen und Installationen dokumentieren, um späteren Prüfungen oder Wartungen zu erleichtern.
• Zusätzliche Hinweise
• Regelmäßige Inspektionen:
• Verbindungen, Muffen und Zubehör regelmäßig auf festen Sitz und Beschädigungen prüfen.
• Austausch beschädigter Teile:
• Defekte oder abgenutzte Teile sofort austauschen, um Gefahren zu vermeiden.
• Fachgerechte Montage:
• Im Zweifelsfall einen Fachmann zu Rate ziehen, um Sicherheit und Funktionalität zu gewährleisten.
• Eine sorgfältige Auswahl, Montage und regelmäßige Prüfung von Steckklemmen, Schraubklemmen, Kabelverschraubungen, Würgenippeln, Muffen und Zubehör gewährleisten die Sicherheit und Langlebigkeit Ihrer Elektroinstallation.
