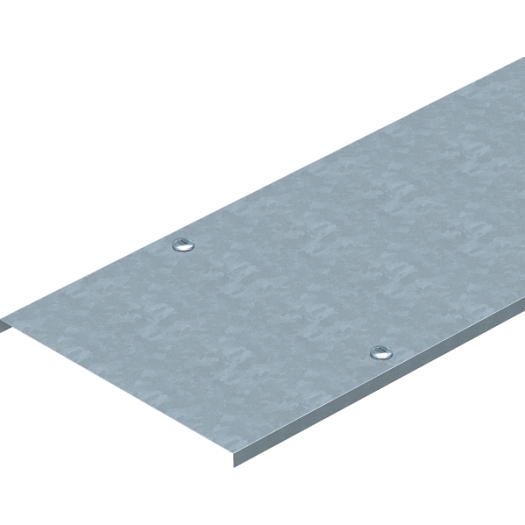

Hoes voor kabelgoten en kabelladders met 3 paar draaisluitingen.

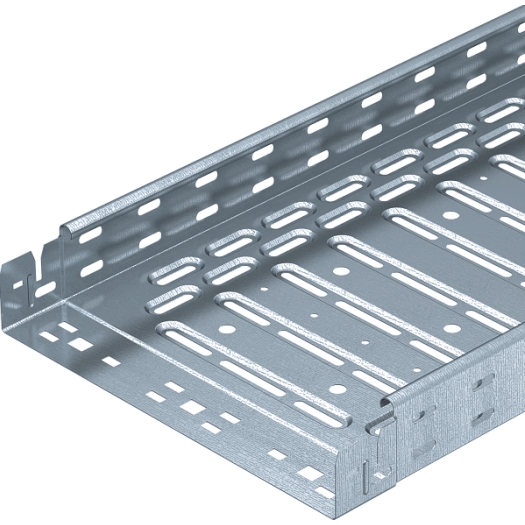

Het Rational Cable Tray System Magic (RKSM) is 's werelds eerste volledig schroefloze gootsysteem. De RKSM heeft een overlangse bodemperforatie van 7 x 20 mm voor montage op beugels. Vanaf een breedte van 200 mm verbetert een dwarsperforatie 7 x 32 mm de kabelventilatie en vergemakkelijkt de installatie. De middenperforatie 11 mm maakt directe ophanging van draadeinden mogelijk en een doorlopende zijperforatie 7 x 20 mm dient als verbindingsperforatie. Alle systeemcomponenten en kanaaltypes zijn uitgerust met de innovatieve Magic push-in verbinding, van het kanaal tot het vormdeel. De combinatie van beide voordelen maakt de installatie eenvoudiger en bespaart tijd. De continue potentiaalvereffening is gegarandeerd zonder extra componenten. Dankzij de Magic verbindingsset in de lengterichting (apart te bestellen) kunnen de Magic kabelgoten gecombineerd worden met conventionele OBO kabelgoten van dezelfde breedte. De magnetische afschermingsdemping is 20 dB zonder deksel en 50 dB met deksel. Getest en goedgekeurd in functiebehoudsystemen van klasse E30 tot E90 volgens DIN 4102 deel 12. Raadpleeg de gebruikscertificaten voor installatievarianten en goedkeuringsgegevens.

Ophangbeugel, lichte, gevouwen uitvoering voor bevestiging aan U-ophangbeugel of betonnen wandBevestigingsbenodigdheden meegeleverdCorrosiebescherming: continu thermisch verzinkt volgens DIN EN 10346Draagvermogen: 1,2 kN

Ophangbeugel met U-profiel en gelaste kopplaat Uitvoering met speciale perforatie aan drie kanten voor talrijke toepassingen Voor bevestiging aan horizontale betonnen plafonds m.b.v. voor de bouw gecertificeerde pluggen Tweezijdige beugelmontage met standaard wandbeugels Corrosiebescherming: thermisch verzinkt volgens DIN EN ISO 1461 Draagvermogen: max. 3,0 kN

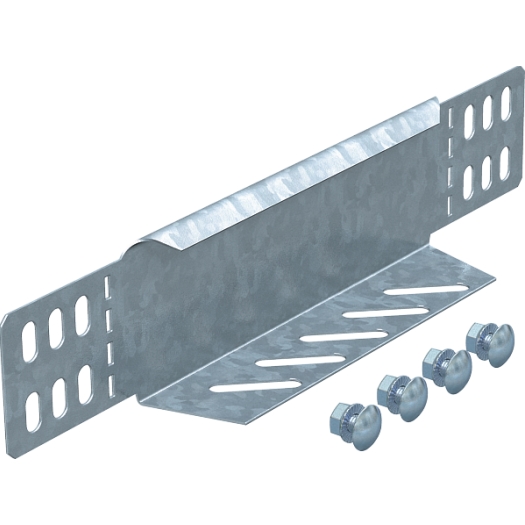

Reduceerbeugel en eindafsluitplaat voor kabelgoten met zijwandhoogte 60 mm.

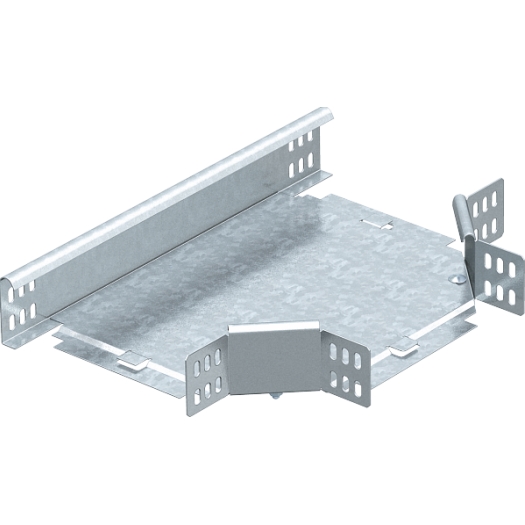

Horizontaal T-stuk voor alle kabelgoottypes met zijwandhoogte 60 mm. Grondplaat met aangegoten stootbeugel. Geen aparte verbindingsstukken nodig, want de kabelgoot wordt aan één kant in het profiel van het vormdeel geschoven en vastgeschroefd met hoekverbinder type WKV.

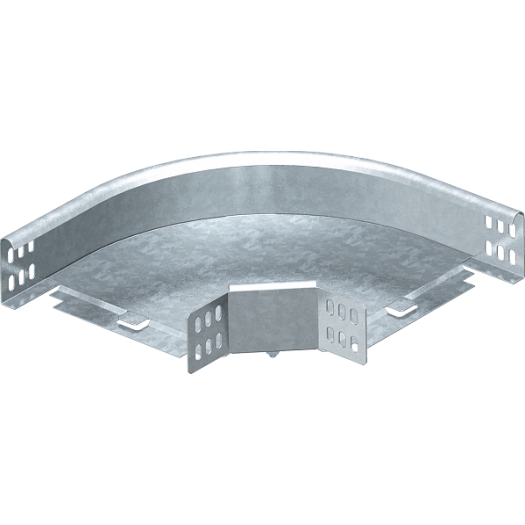

Alle klassieke hulpstukken zoals bochten, T-stukken, aftakkingen en kruisingen zijn voorzien van de beproefde, inklikbare Magic-verbinding. De naar boven gerolde zijgeleiding dient als versteviging en randbescherming. Geschikt als accessoire in functieonderhoudssystemen van klasse E30 tot E90 volgens DIN 4102 deel 12. Raadpleeg de gebruikscertificaten voor installatievarianten en goedkeuringsgegevens.

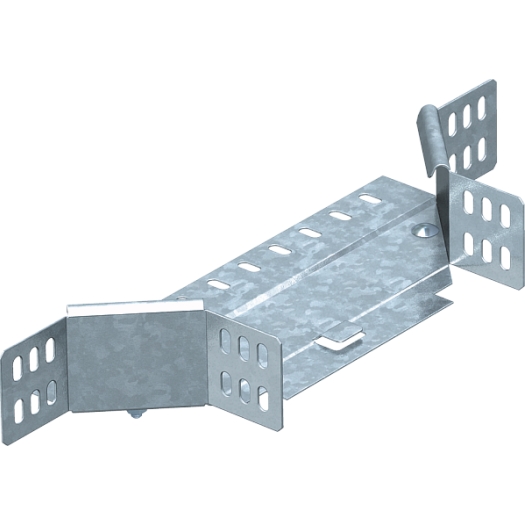

Opzetstuk voor horizontale en verticale aftakking van alle kabelgoottypes met zijwandhoogte 60 mm. Grondplaat met aangegoten verbindingsstuk. Geen aparte verbindingsstukken nodig, want de kabelgoot wordt aan één kant in het profiel van het aangegoten deel geschoven en vastgeschroefd met hoekverbinder type WKV.
