DS201AT-B20/0,03 FI/LS-schakelaar 6kA, 1P+N, type A, rail, B20

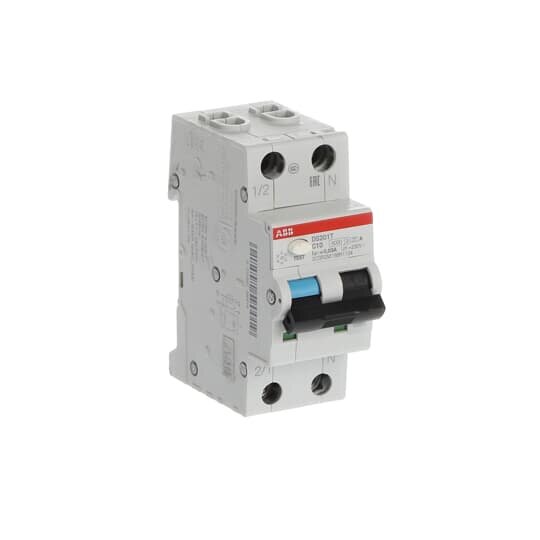

Vergelijkbare afbeelding

Productnummer: 2CSR255188R1205

Fabrikant: ABB

EAN: 8012542567615

Productinformatie "DS201AT-B20/0,03 FI/LS-schakelaar 6kA, 1P+N, type A, rail, B20"

Uitschakelkarakteristiek: B
Reststroomtype: Type A
Toepassing: Tractie
Nominale spanning (Ur): 230 V AC
Nominale bedrijfsspanning: 230 V AC
Nominale isolatiespanning (Ui): 500 V
Nominale isolatiespanning Ui (Ut): 170 ... 264 V
Nominale impulsweerstandsspanning (Uimp): 4 kV
Isolatietestspanning: 2 kV
Primaire nominale impulsweerstandsspanning: 4 kV
Type ingangsspanning: AC
Nominale stroom (In): 20 A
Nominale reststroom: 30 mA
Nominaal breekvermogen (Icn): 6 kA
Nominaal breekvermogen kortsluiting (Icu): 7,5 kA
Nominaal restremvermogen (IΔm): EN 61009-1 6000 A / IEC 61009-1 6000 A
Nominaal breekvermogen kortsluiting (Ics): 7,5 kA
Nominaal operationeel kortsluitvermogen, in % van Icu (Ics): 6 kA
Type reststroom: A
Frequentie (f): 50/60 Hz
Nominale frequentie (f): 50/60 Hz
Vermogensverlies: 3,6 W
Voeding: Elke
Schakelaarstandindicatie: Rood AAN / Groen UIT
Energiebeperkingsklasse: 3
Elektrische stabiliteit: 10000 cycli
Mechanische stabiliteit (Nendu): 20000 cycli
Aantal polen: 2
Aantal beveiligde polen: 1
Aantal moduleafstanden per DIN-rail: 2
Foutindicatie: blauwe markering op schakelaarhendel
Werkingskarakteristiek: ogenblikkelijk
Overspanningscategorie: III
Positie van N-geleider: rechts
Aanhaalmoment: 2,8 Nm
