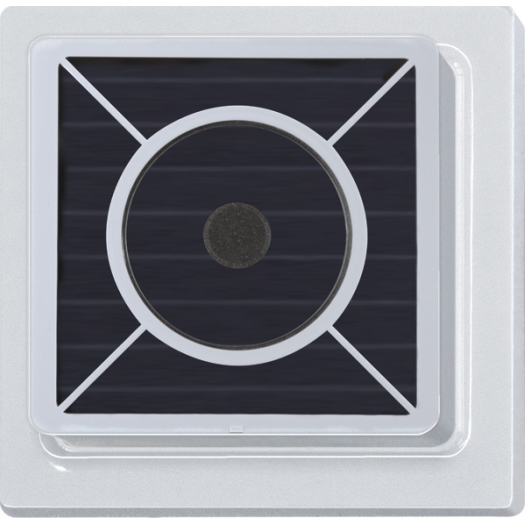

Draadloze sensor helderheid binnen, wg zuiver wit glanzend

Vergelijkbare afbeelding

Productnummer: 30065802

Fabrikant: Eltako

EAN: 4010312315811

Productinformatie "Draadloze sensor helderheid binnen, wg zuiver wit glanzend"

Draadloze helderheidssensor voor binnen voor afzonderlijke montage 84x84x30mm of montage in het E-Design schakelsysteem. Voeding met de geïntegreerde zonnecel of met een 12VDC schakelende voeding. Smart Home Sensor. De elektronica heeft geen externe voeding nodig. Daarom is er geen stand-by verlies. De draadloze lichtsterktesensor voor binnen, gevoed door een zonnemodule, dekt het bereik van 0 tot 30000 lux en stuurt binnen ca. 10 seconden een radiografisch telegram naar de Eltako gebouwradio bij elke verandering van de lichtsterkte van meer dan ca. 500 lux vanaf ca. 300 lux. Als de helderheid constant blijft, wordt er ongeveer elke 100 seconden een controlebericht verzonden. Actoren FSR en FSB kunnen in de schemerschakelfunctie het bereik van 0 tot ca. 30 lux evalueren. In dit bereik wordt ongeveer elke 100 seconden een radiografisch telegram verzonden. De energiereserves zijn bij levering leeg en moeten daarom eerst gedurende ca. 5 uur bij helder daglicht of gedurende ca. 10 minuten via de rood-zwarte 12V DC-aansluitkabel worden opgeladen. De in condensatoren opgeslagen energiereserve voorziet in de energiebehoefte voor de nacht. Onder normale helderheidsomstandigheden (dagelijks gemiddelde van minstens 200 lux) is de energie van de geïntegreerde zonnemodule voldoende om de FIH65S te voeden. De 12V DC voedingskabel kan dan indien nodig worden afgesloten. Dit betekent dat de sensor geen inbouwdiepte achter de montageplaat nodig heeft. Hij kan dan op elk vlak oppervlak worden vastgeschroefd. Er worden 2 roestvrijstalen verzonken schroeven 2,9x25mm en pluggen 5x25mm meegeleverd. Als de omgevingshelderheid onvoldoende is, wordt de voeding via de aansluitkabel geleverd door een schakelende voeding FSNT61-12V/6W die in een schakelkast eronder is gemonteerd. Om een actuator in te leren die zich in de inleermodus bevindt, wordt de bijgeleverde blauwe magneet of een andere beschikbare magneet tegen de zijwand gehouden onder het punt van de sensor dat is gemarkeerd met een rechthoek. Hierdoor wordt een inleertelegram verzonden. Bij het inleren van actoren wordt de schakeldrempel ingesteld waarbij de verlichting afhankelijk van de helderheid in- of uitschakelt. De draadloze sensor kan in de volgende actoren en in de gebouwradiografische visualisatie- en bedieningssoftware worden ingeleerd: FLC61, FSB14, FSB61, FSB71, FSG14, FSG71, FSR14, FSR61, FSR71, FUD14, FUD61, FUD71.

Fabrikant informatie

ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
website@eltako.de

Veiligheidsinstructies en waarschuwingen

Elektrische producten zoals schakelapparatuur, kabels, zekeringen en regelsystemen zijn belangrijke onderdelen van elektrische installaties. De juiste behandeling, installatie en het juiste onderhoud zijn cruciaal om risico's zoals elektrische schokken, kortsluiting of brand te voorkomen. Hieronder vindt u de belangrijkste waarschuwingen en veiligheidsinstructies:

Algemene veiligheid

Normen en voorschriften:
Elektrische producten moeten voldoen aan de geldende normen en voorschriften, bijvoorbeeld DIN VDE, IEC of EN.
Professionele installatie:
Installatie, onderhoud en reparatie mogen alleen worden uitgevoerd door gekwalificeerd vakpersoneel.
Gebruiksvoorwaarden:
Gebruik alleen producten die geschikt zijn voor het betreffende toepassingsgebied (bijv. binnen of buiten, industrieel of huishoudelijk).

Selectie en planning

Gevaren en opmerkingen:
Technische specificaties:
Producten moeten zijn afgestemd op de maximale stroom- en spanningsbelasting en op de omgevingsomstandigheden.
Beschermingsklasse:
Gebruik voor vochtige, stoffige of potentieel explosieve omgevingen apparaten met een geschikte beschermingsgraad (bijv. IP54, IP67).
Compatibiliteit:
Zorg ervoor dat de geselecteerde producten compatibel zijn met bestaande systemen.

Installatie en aansluiting

Gevaren en opmerkingen:
Zorg ervoor dat er geen spanning aanwezig is:
Voordat je aan elektrische systemen werkt, moet je de voeding uitschakelen en controleren of er geen spanning aanwezig is.
Bedrading:
Sluit kabels en leidingen aan volgens de instructies van de fabrikant. Verkeerd aangesloten producten kunnen storingen of gevaren veroorzaken.
Aarding:
Elektrische systemen en apparaten moeten correct geaard zijn om de veiligheid te garanderen.
Vermijd mechanische spanning:
Bescherm kabels en producten tegen beknelling, trekbelasting of andere mechanische invloeden.

Beschermende maatregelen

Gevaren en waarschuwingen:
Bescherming tegen toevallig contact:
Blootliggende elektrische contacten moeten worden geïsoleerd of afgedekt.
Beveiliging tegen overbelasting:
Installeer zekeringen en stroomonderbrekers om overbelasting of kortsluiting te voorkomen.
Bescherming tegen brand:
Installeer producten met hittebestendige materialen en voldoende ventilatie, vooral op plaatsen waar veel warmte wordt opgebouwd.
Bescherming tegen vocht:
Gebruik in vochtige omgevingen alleen waterbestendige producten en dicht aansluitingen af.

Veiligheid tijdens gebruik

Gevaren en instructies:
Regelmatige inspectie:
Controleer elektrische producten regelmatig op beschadigingen, losse aansluitingen of ongewone geluiden.
Temperatuurbewaking:
Kijk uit voor oververhitting, vooral bij apparaten met een hoog vermogen.
Let op energie-efficiëntie:
Stel apparaten en systemen zo in dat ze energiezuinig zijn.

Onderhoud en vervanging

Gevaren en tips:
Regelmatige inspectie:
Controleer producten op schade, corrosie of slijtage en vervang indien nodig.
Reiniging:
Reinig producten alleen met geschikte, niet-geleidende reinigingsmiddelen.
Defecte onderdelen vervangen:
Vervang beschadigde apparaten of onderdelen onmiddellijk door identieke of compatibele modellen.

Arbeidsveiligheid

Beschermende kleding:
Draag isolerende handschoenen en een veiligheidsbril, vooral bij het werken aan onder spanning staande systemen.
Gereedschap:
Gebruik alleen geïsoleerd gereedschap dat geschikt is voor het werken aan elektrische systemen.
Gevaar door sperspanning:
Zorg ervoor dat er geen sperspanningen zijn van andere bronnen zoals generatoren of fotovoltaïsche systemen.

Testen en inbedrijfstelling

Visuele inspectie:
Controleer alle aansluitingen, bevestigingen en beschermingsmaatregelen voor ingebruikname.
Functionele test:
Test de apparaten op goede werking en juiste configuratie.
Documentatie:
Documenteer testprotocollen en installatiedetails, vooral in veiligheidskritische toepassingen.

Aanvullende opmerkingen

Energie-efficiëntie:
Gebruik apparaten met energiebesparende functies of een hoge efficiëntieklasse (bijv. A+++).
Brandbeveiliging:
Gebruik in veiligheidskritische gebieden producten met een brandbeveiligingsklasse.
Recycling:
Gooi oude of defecte producten op een milieuvriendelijke manier weg of recycle ze.

Speciale toepassingsgebieden

Woongebouwen:
Zorg ervoor dat alle installaties voldoen aan de specificaties van DIN VDE 0100.
Handel en industrie:
Extra veiligheidsmaatregelen bij installaties met een hoog vermogen of speciale omgevingsomstandigheden.
Veiligheidskritische toepassingen:
Redundante systemen en extra veiligheidsmaatregelen in veiligheidskritische omgevingen zoals ziekenhuizen of datacenters.
De juiste selectie, installatie en regelmatig onderhoud van elektrotechnische producten garandeert de veiligheid van mensen en systemen. Naleving van normen en veiligheidsvoorschriften minimaliseert risico's en draagt bij aan de levensduur van de systemen.
