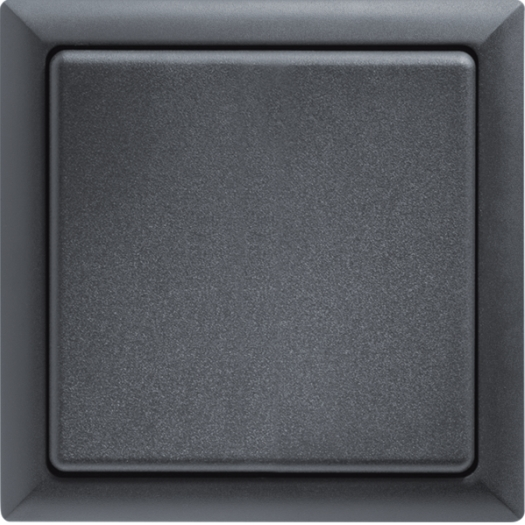

Draadloze vlakke drukknop antraciet, batterij- en draadvrij, met vlakke wip en vlakke dubbele wip

Draadloze platte drukknop, 80x80mm extern, interne frameafmetingen 63x63mm, 15mm hoog. Genereert de energie voor radiotelegrammen zelfs wanneer de knop wordt ingedrukt, dus geen verbindingskabel en geen stand-by verlies. Met wip en dubbele wip. Smart Home Sensor. De levering omvat het frame R1F, een vlakke wip WF, een vlakke dubbele wip DWF (allemaal dezelfde kleur), een montageframe BRF, de houder HP, de radiomodule en een kleeffolie. Draadloze drukcontacten met één wip kunnen twee evalueerbare signalen uitzenden: Druk de wip omhoog en druk de wip omlaag. Draadloze drukknoppen met een dubbele wip kunnen vier evalueerbare signalen uitzenden: Druk telkens twee wippen omhoog en omlaag. De montageplaat kan op een vlakke ondergrond worden geschroefd of op de muur, glas of meubels worden geplakt met de bijgeleverde plakfolie. Boven een 55mm-schakeldoos worden de meegeleverde hulzen gebruikt voor schroefbevestiging. De dubbele wip wordt af fabriek op de radiomodule geklikt. Als deze vervangen moet worden door de grote wip, trek je de wiphelften naar voren en buig je ze niet naar het midden. Klik dan de grote wip op de radiomodule zodat de 0- en I-markeringen op de achterkant overeenkomen. Lijm bij het vastlijmen eerst de set houderplaat met frame en bevestigingsframe vast - met de vergrendelingen boven en onder. Klik vervolgens de set radiomodule met wip vast - markering 0 op de achterkant altijd bovenaan. Maak voor het vastschroeven het frame met het bevestigingsframe los van de bevestigingsplaat. Druk hiervoor de vergrendelingen van de bevestigingsplaat naar buiten. Schroef vervolgens de bevestigingsplaat met de vergrendelingen bovenaan en onderaan vast, klik het frame met het bevestigingsframe vast en klik de draadloze moduleset met wip - markering 0 op de achterkant altijd bovenaan vast. Voor schroefbevestiging raden we schroeven met verzonken kop van roestvrij staal 2,9x25mm, DIN 7982 C aan. Zowel met 5x25mm pluggen als op 55mm schakelkasten. Het Eltako frame kan op elk moment tijdens de installatie worden vervangen door een frame met binnenafmetingen 63x63mm van andere fabrikanten. De radiomodule in de draadloze drukknop kan gecodeerd ingeleerd worden in alle codeerbare actuators van de 61- en 71-serie en in de FAM14, volgens de gebruiksaanwijzing. Hiervoor is de draadloze drukcontactencoderingswip FTVW van pagina 7-21 nodig. Codeerbare actoren zijn voorzien van het sleutelsymbool.
