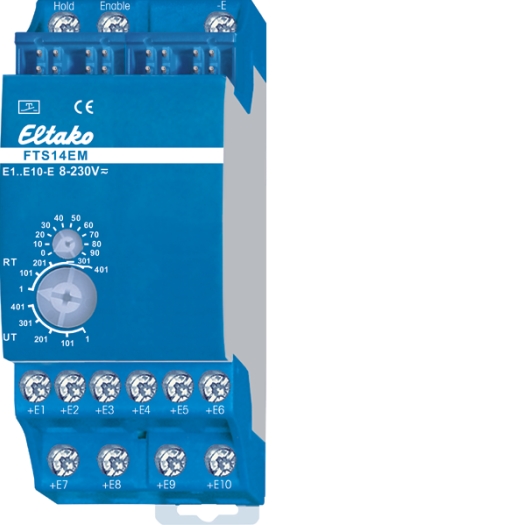

ELTAKO 2.0 taster invoermodule FTS14EM

Productinformatie "ELTAKO 2.0 taster invoermodule FTS14EM"

Ingangsmodule voor de Eltako RS485-bus, 10 stuuringangen voor universele stuurspanning. Stand-by verlies slechts 0,1 Watt. DIN-rail montage DIN-EN 60715 TH35. 2 steekeenheden = 36mm breed, 58mm diep. Aansluiting op de Eltako RS485-bus. Kruisbedrading van bus en voeding met jumpers. Gebruik in combinatie met FAM14 of FTS14KS. 10 stuuringangen +E1..+E10/-E galvanisch gescheiden van de voedingsspanning. Stuurspanning: 8..230V UC. De stuuringangen kunnen worden geactiveerd voor drukknoppen (fabrieksinstelling), raam-/deurcontacten of bewegingsmelders. Vanaf productieweek 21/19 kunnen de stuuringangssignalen worden geïnverteerd. Stuuringangen voor drukknoppen: Telegrammen worden gegenereerd door draadloze drukknoppen (bijv. 0x70). Elke FTS14EM kan worden ingesteld op UT (= universele drukknop) of RT (= richtingsdrukknop) op de onderste draaischakelaar. Stuuringangen voor raam-/deurcontacten: Er worden telegrammen van het draadloze raam-/deurcontact FTK gegenereerd (EEP D5-00-01). Als de ingang wordt geactiveerd door het contact met de stuurspanning die extern moet worden aangelegd, wordt het raam-sluittelegram gegenereerd. Als het contact wordt geopend, wordt het venster open-telegram gegenereerd. Net als bij de FTK draadloze sensoren wordt het statustelegram elke 15 minuten herhaald. Stuuringangen voor bewegingsmelders: Er worden telegrammen van de FBH draadloze bewegings-/helderheidssensor gegenereerd (EEP A5-08-01), waarbij de helderheidswaarde altijd 0 is. Als de ingang geactiveerd wordt door het contact met de extern aan te leggen stuurspanning, wordt het bewegingstelegram gegenereerd. Als het contact geopend wordt, wordt het Geen bewegingstelegram gegenereerd. Net als bij de FBH draadloze sensoren wordt het statustelegram elke 15 minuten herhaald. Elk telegram van een contactingang moet geprogrammeerd worden in één of meerdere actoren met een identificatienummer (ID) in overeenstemming met hun bedieningsinstructies. De onderste draaischakelaar bepaalt tot welke groep een FTS14EM behoort. Er zijn in totaal 5 groepen (1, 101, 201, 301 en 401) beschikbaar, elk met 100 ID's. De ID binnen een groep wordt ingesteld met de bovenste draaischakelaar (0..90). Het ID-bereik binnen een groep is het resultaat van de combinatie van de onderste en bovenste draaischakelaar en moet op elke FTS14EM anders worden ingesteld. Maximaal 10 FTS14EM's vormen een groep. Dit betekent dat er maximaal 50 FTS14EM's met 500 knoppen of contacten mogelijk zijn in één RS485-bus. Om de nodige teach-in-telegrammen te genereren voor het inleren van de actoren, moet de gewenste groep geselecteerd worden met de bovenste en onderste draaischakelaar. Voor drukknoppen in het UT- of RT-gebied of voor raam-/deurcontacten en bewegingsmelders in het RT-gebied. Druk vervolgens op de gewenste stuuringang. Tijdens het gebruik moet je dan dezelfde groep selecteren in het UT- of RT-gebied voor drukknoppen of UT voor raam-/deurcontacten en bewegingsmelders. De LED onder de bovenste draaischakelaar knippert kort als een aangesloten contact gesloten is. Optioneel: er kan ook een FAM14-radioantennemodule van het radiosysteem voor gebouwen, die slechts twee secties breed is, worden geïnstalleerd, waardoor de actuators naast de conventionele knoppen en contacten via de FTS14EM ook door draadloze knoppen, handzenders en draadloze sensoren kunnen worden aangestuurd. Omdat de FAM14 een geïntegreerde schakelende voeding heeft, is de FTS14KS niet nodig voor de voeding in deze installatie. De bidirectionele FAM14 maakt het ook mogelijk om feedback van de actoren te analyseren via radio van de Professional Smart Home Controller SafeIV. De respectieve status van de actoren kan zo worden weergegeven en ook worden gewijzigd. De verbinding van de HOLD-klemmen van alle apparaten regelt de bustoegang en voorkomt botsingen. Met de optionele draadloze uitgangsmodule FTS14FA kunnen de telegrammen van de FTS14EM ook naar de Eltako gebouwradio worden gestuurd.

Herstellerinformationen

ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
website@eltako.de

Sicherheits- und Warnhinweise

Unterputz- und Aufputz-Schalterprogramme umfassen Schalter, Steckdosen, Dimmer, Taster und ähnliche Geräte zur Steuerung und Versorgung elektrischer Verbraucher. Ihre korrekte Auswahl, Installation und Bedienung sind entscheidend für die Sicherheit und Zuverlässigkeit der elektrischen Anlage. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:

Allgemeine Hinweise

  • Normen und Vorschriften:
  • Schalterprogramme müssen den geltenden Normen entsprechen, z. B. DIN EN 60669 (Schalter) und DIN VDE 0620 (Steckdosen).
  • Fachgerechte Installation:
  • Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
  • Einsatzbereiche:
  • Unterputz-Schalter für ästhetisch anspruchsvolle Innenräume.
  • Aufputz-Schalter für sichtbare Installationen, z. B. in Werkstätten, Garagen oder Außenbereichen.

Auswahl der Schalterprogramme

  • Gefahren und Hinweise:
  • Schutzart:
  • In feuchten oder staubigen Umgebungen Geräte mit geeigneter Schutzart (z. B. IP44 oder IP54) verwenden.
  • Belastbarkeit:
  • Sicherstellen, dass Schalter und Steckdosen für die maximalen Strom- und Spannungswerte der Verbraucher geeignet sind.
  • Materialeigenschaften:
  • In sicherheitskritischen Bereichen (z. B. Fluchtwegen) schwer entflammbare Materialien verwenden.
  • Design und Funktion:
  • Auswahl nach Anwendungszweck (z. B. Dimmer, Taster, Zeit- oder Bewegungsmelder).

Montage und Anschluss

  • Gefahren und Hinweise:
  • Spannungsfreiheit sicherstellen:
  • Vor Beginn der Installation die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
  • Unterputz-Schalter:
  • Unterputzdosen sauber in der Wand verankern und ausreichend Platz für Verdrahtung lassen.
  • Aufputz-Schalter:
  • Gehäuse sicher an der Wand befestigen und Kabeldurchführungen abdichten, um das Eindringen von Feuchtigkeit zu vermeiden.
  • Verdrahtung:
  • Kabelanschlüsse festziehen und korrekt verdrahten (z. B. L, N, PE). Lockere Verbindungen können zu Überhitzung führen.
  • Berührungsschutz:
  • Nach der Montage alle Kontaktstellen durch Abdeckungen oder Rahmen schützen.

Schutzmaßnahmen

  • Gefahren und Hinweise:
  • Überlastschutz:
  • Sicherstellen, dass Steckdosen und Schalter nicht über ihre Nennleistung hinaus belastet werden.
  • Erdung:
  • Steckdosen mit Schutzkontakt korrekt erden, um Personenschäden durch Fehlströme zu vermeiden.
  • Feuchtigkeitsschutz:
  • In Außenbereichen und Feuchträumen geeignete Geräte und Abdichtungen verwenden.
  • Kindersicherheit:
  • Steckdosen mit integriertem Berührungsschutz (Kindersicherung) in Haushalten mit Kindern einsetzen.

Sicherheit im Betrieb

  • Gefahren und Hinweise:
  • Prüfung der Funktion:
  • Schalter und Steckdosen nach der Installation auf Funktionalität prüfen.
  • Defekte erkennen:
  • Überhitzung, Verfärbungen oder Funkenbildung sind Anzeichen von Defekten und müssen sofort behoben werden.
  • Regelmäßige Reinigung:
  • Steckdosen und Schalter von Staub und Verschmutzungen befreien, um Störungen zu vermeiden.

Wartung und Austausch

  • Gefahren und Hinweise:
  • Regelmäßige Sichtprüfung:
  • Schalterprogramme auf Beschädigungen, lose Befestigungen und Verschmutzungen prüfen.
  • Austausch bei Defekten:
  • Defekte Geräte sofort austauschen. Ersatz nur durch baugleiche oder kompatible Modelle.
  • Reinigung:
  • Schalter und Steckdosen vorsichtig reinigen, ohne Feuchtigkeit ins Innere eindringen zu lassen.
  • Nachrüstungen:
  • Bei Erweiterungen sicherstellen, dass die bestehende Elektroinstallation die zusätzliche Belastung trägt.

Arbeitssicherheit

  • Schutzkleidung:
  • Isolierende Handschuhe und festes Schuhwerk bei Arbeiten an elektrischen Anlagen tragen.
  • Werkzeuge:
  • Nur isolierte Werkzeuge verwenden.
  • Gefahr durch Rückspannung:
  • Vor Beginn der Arbeiten sicherstellen, dass keine Rückspannung aus anderen Stromkreisen oder Einspeisungen anliegt.

Prüfung und Inbetriebnahme

  • Sichtprüfung:
  • Vor der Inbetriebnahme die Verdrahtung, Befestigung und Isolierung prüfen.
  • Funktionsprüfung:
  • Alle Schalt- und Steckfunktionen testen, um sicherzustellen, dass sie korrekt arbeiten.
  • Dokumentation:
  • Installierte Geräte und deren Funktionen dokumentieren, besonders in gewerblichen Anlagen.

Zusätzliche Hinweise

  • Kompatibilität sicherstellen:
  • Schalter, Steckdosen und Rahmen müssen miteinander kompatibel sein.
  • Nachrüstungen und Erweiterungen:
  • Nachträgliche Änderungen nur mit Geräten vornehmen, die für das bestehende Schalterprogramm geeignet sind.
  • Temperatur- und Feuchtigkeitsbeständigkeit:
  • In kritischen Bereichen geeignete Materialien und Schutzmaßnahmen wählen.
  • Energieeffizienz:
  • Bei Bedarf energieeffiziente Geräte wie Bewegungsmelder oder Zeitschaltuhren integrieren.

Besondere Einsatzbereiche

  • Wohngebäude:
  • Steuerung von Beleuchtung, Steckdosen und Smart-Home-Systemen.
  • Gewerbe und Industrie:
  • Steuerung von Arbeitsbeleuchtung, Maschinen und Sicherheitsfunktionen.
  • Außenbereiche:
  • Verwendung wetterfester Schalterprogramme für Garten- und Fassadenbeleuchtung.
  • Ein korrekt ausgewähltes, installiertes und gewartetes Schalterprogramm gewährleistet die Sicherheit und Funktionalität elektrischer Anlagen. Die regelmäßige Prüfung und die Einhaltung der Sicherheitsvorschriften minimieren Risiken und verlängern die Lebensdauer der Geräte.
