ELTAKO Actor uP 230 V jaloezie rolluiken groep
Log in om uw prijzen te bekijken en bestelling te plaatsen.
Log in
Productinformatie "ELTAKO Actor uP 230 V jaloezie rolluiken groep"

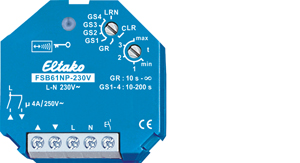

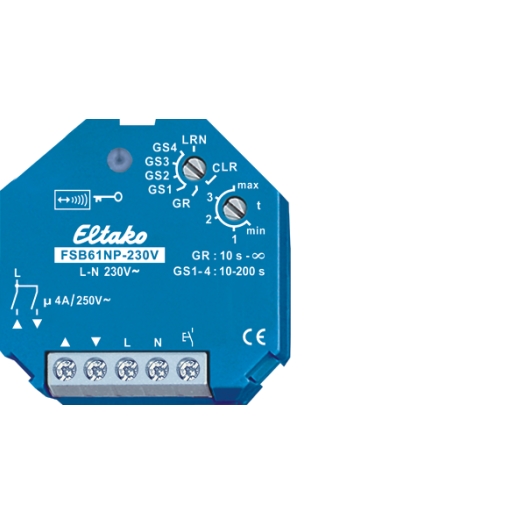

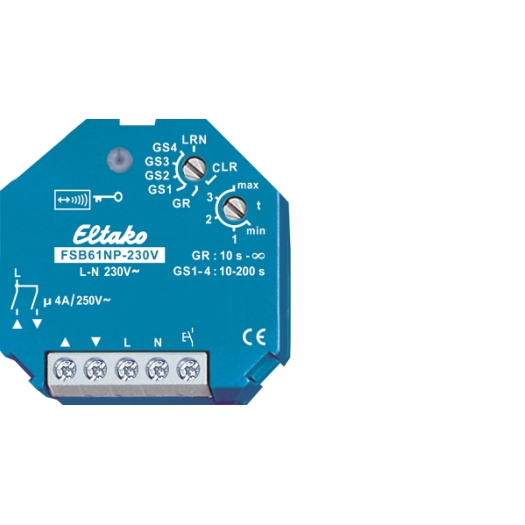

Draadloze actuator 230V. 1+1 maakcontact niet potentiaalvrij 4A/250V AC, voor rolluiken en zonweringselementen. Gecodeerde radio, bidirectionele radio en repeaterfunctie kunnen geactiveerd worden. Stand-by verlies van slechts 0,9 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed, 33 mm diep. Lokale 230V voeding, schakel- en stuurspanning. Schakelt op een gedefinieerde manier uit als de voedingsspanning uitvalt. Naast de radiobesturing via een interne antenne kan deze draadloze actuator ook lokaal worden bediend met een conventionele 230V bedieningsknop die ervoor is gemonteerd. Vanaf productieweek 36/19 kan een richtingsknop voor Omlaag worden aangesloten via de RTD-diode (elke polariteit). Een andere richtingsknop voor Omhoog wordt rechtstreeks op de stuuringang aangesloten. Bij de 1e stuurimpuls Omlaag schakelt de FSB61 de stuuringang naar richtingsschakelaar. Om de stuuringang terug te schakelen naar universele drukknop, moet de voedingsspanning kort uitgeschakeld worden. Gecodeerde sensoren kunnen ingeleerd worden. Bidirectionele radio en/of een repeaterfunctie kunnen ingeschakeld worden. Elke statuswijziging en inkomende centrale besturingstelegrammen worden dan bevestigd met een radiografisch telegram. Dit radiotelegram kan worden ingeleerd in andere actoren, de GFVS-software en universele displays. Met de bovenste draaischakelaar in de stand LRN worden maximaal 35 draadloze drukknoppen toegewezen, waaronder een of meer centrale stuurknoppen. Vervolgens wordt de gewenste functie van deze impulsgroepschakelaar geselecteerd: GS1 = groepsschakelaar met drukknopbediening en vrijgavevertraging in seconden. Een draadloze drukknop met de functie Up-Stop-Down-Stop kan als universele drukknop worden ingeleerd, net als een draadloze drukknop als richtingsdrukknop. De omhoog-schakelpositie wordt specifiek geactiveerd met een drukknoppuls bovenaan. Een drukknopimpuls onderin activeert de schakelpositie Omlaag. Een volgende drukknoppuls in dezelfde richting onderbreekt de sequentie onmiddellijk. Een drukknopimpuls in de andere richting stopt het proces echter en schakelt na een pauze van 500 ms over naar de tegenovergestelde rijrichting. Dynamische gecentraliseerde besturing met en zonder prioriteit kan worden geïmplementeerd. GS2 = Groepsschakelaar zoals GS1, centrale drukknop altijd zonder prioriteit. GS3 = Groepsschakelaar zoals GS2, bovendien met dubbelklik-omkeerfunctie voor de lokale toets en een overeenkomstig ingeleerde draadloze toets als universele toets: na de dubbelklik beweegt de jaloezie in tegengestelde richting tot deze met een korte tik wordt gestopt. GS4 = Groepsschakelaar zoals GS2, met extra kruip-/omkeerfunctie: De bedieningsknop heeft aanvankelijk een statisch effect. Het relais wordt bekrachtigd zolang de drukknop wordt ingedrukt, zodat een jaloezie met korte pulsen in de tegenovergestelde richting kan worden gedraaid. GR = Groepsrelais. Zolang een draadloze drukknop gesloten is, is één contact gesloten, daarna gaat het weer open. Het volgende radiosignaal sluit het andere contact enzovoort. Schaduwscènebesturing: Een stuursignaal van een drukknop met dubbele wip die geprogrammeerd is als scenariodrukknop kan gebruikt worden om tot 4 eerder opgeslagen schaduwlooptijden op te roepen. Bij aansturing via de GFVS software kunnen bewegingscommando's voor omhoog en omlaag gestart worden met de exacte bewegingstijdspecificatie. Aangezien de actuator na elke activiteit de exact afgelegde tijd terugmeldt, wordt de positie van de zonwering altijd correct weergegeven in de GFVS-software, zelfs wanneer de beweging wordt geactiveerd door een knop. Wanneer de bovenste en onderste eindposities zijn bereikt, wordt de positie automatisch gesynchroniseerd. Als er naast een scèneknop ook een draadloze buitenhelderheidssensor wordt ingeleerd, worden de ingeleerde scènes 1, 2 en 4 automatisch uitgevoerd, afhankelijk van de buitenhelderheid. Met de onderste draaischakelaar wordt de vertragingstijd in seconden ingesteld. De vertragingstijd moet dus minstens zo lang worden ingesteld als het zonweringselement of rolluik van de ene eindpositie naar de andere moet bewegen. Als er een draadloos raam-/deurcontact FTK of een raamgreepsensor FFG7B-rw wordt ingeleerd, wordt er een blokkeerbeveiliging ingesteld als de deur open is, waardoor centraal omlaag en omlaag in de scène wordt voorkomen. De LED begeleidt het inleren in overeenstemming met de bedieningsinstructies en geeft draadloze besturingscommando's tijdens het gebruik aan door kort te knipperen.
