ELTAKO KWH-meter - 3 fase display, 3 x 5 A, MID geijkt **

Vergelijkbare afbeelding

Productnummer: 28305015

Fabrikant: Eltako

Productinformatie "ELTAKO KWH-meter - 3 fase display, 3 x 5 A, MID geijkt **"

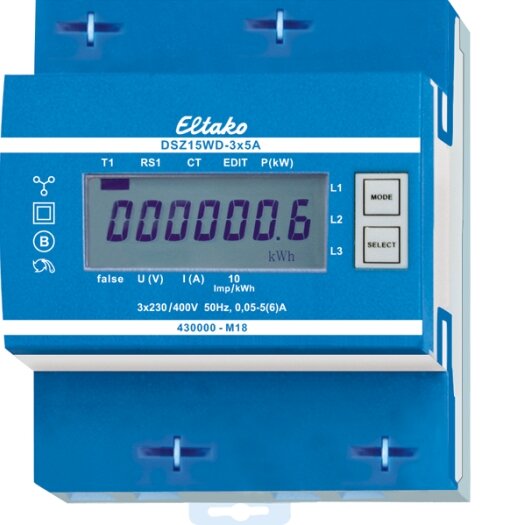

Alleen geijkte meters zijn toegestaan voor elektriciteitsfacturering in overeenstemming met sectie 25 van de Duitse ijkwet. Niet-naleving is een administratieve overtreding volgens paragraaf 19. Transformator-draaistroommeter met instelbare transformatorverhouding en MID. Maximale stroom 3x5A, stand-byverlies slechts 0,5 watt per pad. Apparaat voor railmontage DIN-EN 60715 TH35. 4 schaaleenheden = 70 mm breed, 58 mm diep. Nauwkeurigheidsklasse B (1%). Met S0-interface. Deze driefasige meter meet de actieve energie op basis van de stromen die door de transformatoren lopen. Het interne verbruik van slechts maximaal 0,5 watt actief vermogen per pad wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 transformatoren met secundaire stromen tot 5 A worden aangesloten. De startstroom is 10mA. De N-aansluiting moet beschikbaar zijn. Het 7-segments LC-display kan ook twee keer binnen twee weken worden afgelezen zonder voeding. Het stroomverbruik wordt op het display aangegeven door een balk die 10 keer knippert per kWh. Rechts van het display bevinden zich de MODE- en SELECT-toetsen, waarmee je door het menu kunt scrollen zoals beschreven in de gebruiksaanwijzing. De achtergrondverlichting gaat eerst aan. Vervolgens kan de totale actieve energie, de actieve energie van het herinstelbare geheugen en de momentane vermogens-, spannings- en stroomwaarden voor elke fasegeleider worden weergegeven. De transformatorverhouding kan ook worden ingesteld. Deze is in de fabriek ingesteld op 5:5 en vergrendeld met een jumper via de aansluitklemmen met het opschrift JUMPER. De transformatorverhouding wordt aangepast aan de geïnstalleerde transformator door de jumper te verwijderen en opnieuw in te stellen volgens de bedieningsinstructies. Daarna wordt hij weer vergrendeld met de jumper. De transformatorverhoudingen 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 en 1500:5 kunnen worden ingesteld. Foutmelding (fout): Als de fasegeleider ontbreekt of de stroomrichting onjuist is, worden "false" en de bijbehorende fasegeleider op het display weergegeven. Let op! Ontkoppel de spanningspaden van de meter voordat je aan de stroomtransformatoren werkt.
