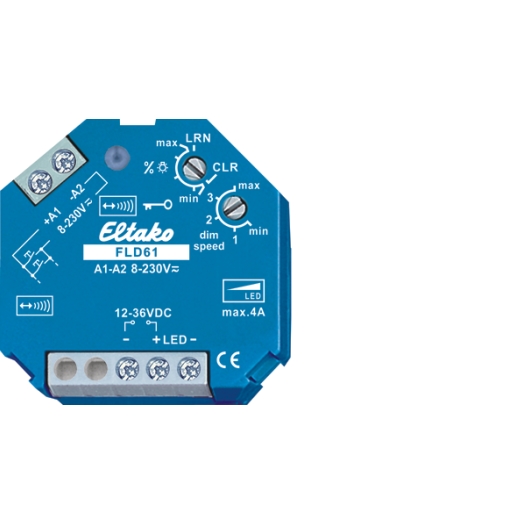

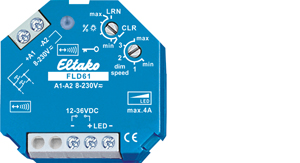

ELTAKO PWM-LED dimmer 12-36 V uP

Vergelijkbare afbeelding

Productnummer: 30100837

Fabrikant: Eltako

Productinformatie "ELTAKO PWM-LED dimmer 12-36 V uP"

PWM-dimschakelaar voor LED 12-36VDC, tot 4A. Stand-by verlies slechts 0,2-0,4 Watt. Minimale helderheid en dimsnelheid instelbaar. Met kinderkamer- en sluimerfunctie. Bovendien met lichtscènebesturing via PC of met draadloze drukknoppen. Gecodeerde radio, bidirectionele radio en repeaterfunctie kunnen worden ingeschakeld. Voor inbouwmontage. 45 mm lang, 45 mm breed, 33 mm diep. Voedingsspanning 12 tot 36 V DC, afhankelijk van de aangesloten LED-verlichting. Uitgangsspanning PWM (pulsbreedtemodulatie). Maximale uitgangsstroom 4A. Er is een pulsbestendige gelijkstroomvoeding nodig om de vereiste spanning en stroom van de LED lamp(en) te leveren. Universele stuurspanning 8..230V UC, galvanisch gescheiden van de voedings- en schakelspanning. Het ingestelde helderheidsniveau blijft opgeslagen als het apparaat wordt uitgeschakeld (geheugen). Bij een stroomonderbreking worden de schakelpositie en het lichtsterkteniveau opgeslagen en, indien nodig, ingeschakeld wanneer de voedingsspanning terugkeert. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Vanaf productieweek 11/14 kunnen gecodeerde sensoren worden ingeleerd. Bidirectionele radio en/of een repeaterfunctie kunnen worden ingeschakeld. Met de bovenste %-lamp-draaischakelaar kan de minimale helderheid (volledig gedimd) worden ingesteld. In de stand LRN zijn maximaal 35 draadloze drukknoppen toegewezen, waaronder een of meer centrale bedieningsdrukknoppen. Met de draaischakelaar voor de onderste dimsnelheid kan de dimsnelheid worden ingesteld. Naast de radiobesturingsingang via een interne antenne kan deze dimschakelaar ook lokaal als universele drukknop worden bediend met een conventionele universele spanningsstuurknop die ervoor kan worden gemonteerd. Op deze manier wordt de dimrichting gewijzigd door de bediening te onderbreken. Korte besturingscommando's schakelen aan/uit. De draadloze drukknoppen kunnen ingeleerd worden als richtingsdrukknop of als universele drukknop. De LED begeleidt het inleren volgens de gebruiksaanwijzing en geeft draadloze besturingscommando's aan door tijdens het gebruik kort te knipperen.

Herstellerinformationen

ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
website@eltako.de

Sicherheits- und Warnhinweise

Unterputz- und Aufputz-Schalterprogramme umfassen Schalter, Steckdosen, Dimmer, Taster und ähnliche Geräte zur Steuerung und Versorgung elektrischer Verbraucher. Ihre korrekte Auswahl, Installation und Bedienung sind entscheidend für die Sicherheit und Zuverlässigkeit der elektrischen Anlage. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:

Allgemeine Hinweise

Normen und Vorschriften:
Schalterprogramme müssen den geltenden Normen entsprechen, z. B. DIN EN 60669 (Schalter) und DIN VDE 0620 (Steckdosen).
Fachgerechte Installation:
Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
Einsatzbereiche:
Unterputz-Schalter für ästhetisch anspruchsvolle Innenräume.
Aufputz-Schalter für sichtbare Installationen, z. B. in Werkstätten, Garagen oder Außenbereichen.

Auswahl der Schalterprogramme

Gefahren und Hinweise:
Schutzart:
In feuchten oder staubigen Umgebungen Geräte mit geeigneter Schutzart (z. B. IP44 oder IP54) verwenden.
Belastbarkeit:
Sicherstellen, dass Schalter und Steckdosen für die maximalen Strom- und Spannungswerte der Verbraucher geeignet sind.
Materialeigenschaften:
In sicherheitskritischen Bereichen (z. B. Fluchtwegen) schwer entflammbare Materialien verwenden.
Design und Funktion:
Auswahl nach Anwendungszweck (z. B. Dimmer, Taster, Zeit- oder Bewegungsmelder).

Montage und Anschluss

Gefahren und Hinweise:
Spannungsfreiheit sicherstellen:
Vor Beginn der Installation die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
Unterputz-Schalter:
Unterputzdosen sauber in der Wand verankern und ausreichend Platz für Verdrahtung lassen.
Aufputz-Schalter:
Gehäuse sicher an der Wand befestigen und Kabeldurchführungen abdichten, um das Eindringen von Feuchtigkeit zu vermeiden.
Verdrahtung:
Kabelanschlüsse festziehen und korrekt verdrahten (z. B. L, N, PE). Lockere Verbindungen können zu Überhitzung führen.
Berührungsschutz:
Nach der Montage alle Kontaktstellen durch Abdeckungen oder Rahmen schützen.

Schutzmaßnahmen

Gefahren und Hinweise:
Überlastschutz:
Sicherstellen, dass Steckdosen und Schalter nicht über ihre Nennleistung hinaus belastet werden.
Erdung:
Steckdosen mit Schutzkontakt korrekt erden, um Personenschäden durch Fehlströme zu vermeiden.
Feuchtigkeitsschutz:
In Außenbereichen und Feuchträumen geeignete Geräte und Abdichtungen verwenden.
Kindersicherheit:
Steckdosen mit integriertem Berührungsschutz (Kindersicherung) in Haushalten mit Kindern einsetzen.

Sicherheit im Betrieb

Gefahren und Hinweise:
Prüfung der Funktion:
Schalter und Steckdosen nach der Installation auf Funktionalität prüfen.
Defekte erkennen:
Überhitzung, Verfärbungen oder Funkenbildung sind Anzeichen von Defekten und müssen sofort behoben werden.
Regelmäßige Reinigung:
Steckdosen und Schalter von Staub und Verschmutzungen befreien, um Störungen zu vermeiden.

Wartung und Austausch

Gefahren und Hinweise:
Regelmäßige Sichtprüfung:
Schalterprogramme auf Beschädigungen, lose Befestigungen und Verschmutzungen prüfen.
Austausch bei Defekten:
Defekte Geräte sofort austauschen. Ersatz nur durch baugleiche oder kompatible Modelle.
Reinigung:
Schalter und Steckdosen vorsichtig reinigen, ohne Feuchtigkeit ins Innere eindringen zu lassen.
Nachrüstungen:
Bei Erweiterungen sicherstellen, dass die bestehende Elektroinstallation die zusätzliche Belastung trägt.

Arbeitssicherheit

Schutzkleidung:
Isolierende Handschuhe und festes Schuhwerk bei Arbeiten an elektrischen Anlagen tragen.
Werkzeuge:
Nur isolierte Werkzeuge verwenden.
Gefahr durch Rückspannung:
Vor Beginn der Arbeiten sicherstellen, dass keine Rückspannung aus anderen Stromkreisen oder Einspeisungen anliegt.

Prüfung und Inbetriebnahme

Sichtprüfung:
Vor der Inbetriebnahme die Verdrahtung, Befestigung und Isolierung prüfen.
Funktionsprüfung:
Alle Schalt- und Steckfunktionen testen, um sicherzustellen, dass sie korrekt arbeiten.
Dokumentation:
Installierte Geräte und deren Funktionen dokumentieren, besonders in gewerblichen Anlagen.

Zusätzliche Hinweise

Kompatibilität sicherstellen:
Schalter, Steckdosen und Rahmen müssen miteinander kompatibel sein.
Nachrüstungen und Erweiterungen:
Nachträgliche Änderungen nur mit Geräten vornehmen, die für das bestehende Schalterprogramm geeignet sind.
Temperatur- und Feuchtigkeitsbeständigkeit:
In kritischen Bereichen geeignete Materialien und Schutzmaßnahmen wählen.
Energieeffizienz:
Bei Bedarf energieeffiziente Geräte wie Bewegungsmelder oder Zeitschaltuhren integrieren.

Besondere Einsatzbereiche

Wohngebäude:
Steuerung von Beleuchtung, Steckdosen und Smart-Home-Systemen.
Gewerbe und Industrie:
Steuerung von Arbeitsbeleuchtung, Maschinen und Sicherheitsfunktionen.
Außenbereiche:
Verwendung wetterfester Schalterprogramme für Garten- und Fassadenbeleuchtung.
Ein korrekt ausgewähltes, installiertes und gewartetes Schalterprogramm gewährleistet die Sicherheit und Funktionalität elektrischer Anlagen. Die regelmäßige Prüfung und die Einhaltung der Sicherheitsvorschriften minimieren Risiken und verlängern die Lebensdauer der Geräte.
