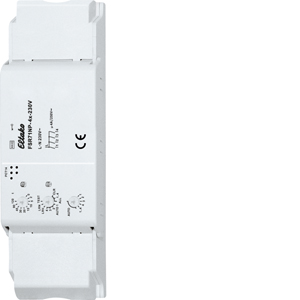

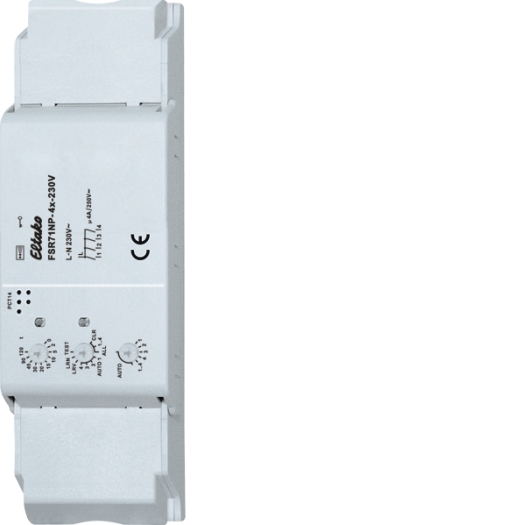

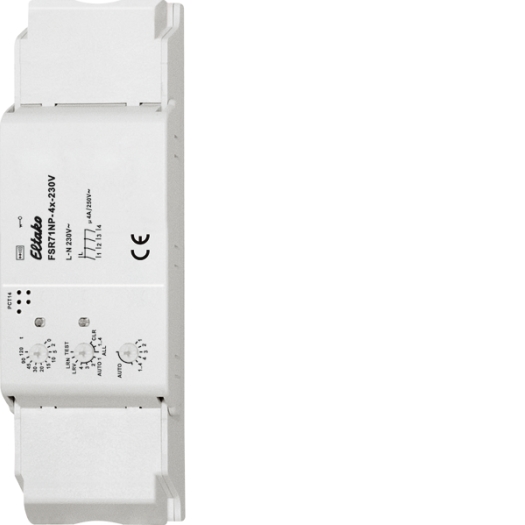

ELTAKO Schakelactor 4-voudig EB, 230 V AC

Impulsrelais met 4 kanalen, elk 1 maakcontact, niet potentiaalvrij 4A/250V AC. 230V LED lampen tot 200W, gloeilampen 1000W. Met lichtscènebesturing via PC of met draadloze drukknoppen. Gecodeerde radio, bidirectionele radio en repeaterfunctie kunnen worden ingeschakeld. Stand-by verlies slechts 0,8 watt. Installatie in de 230V netaansluitkabel, bijvoorbeeld in verlaagde plafonds en armaturen. 166 mm lang, 46 mm breed en 31 mm hoog. Met trekontlasting voor de kabel. Gedefinieerde uitschakeling bij stroomuitval. De kanalen kunnen onafhankelijk van elkaar worden ingeleerd als ES- of ER-kanalen. Scènebesturing: Meerdere kanalen van een of meer FSR71NP-4x kunnen elk voor een scène worden in- of uitgeschakeld met een van de vier besturingssignalen van een drukknop met dubbele wip die is ingeleerd als scèneknop. Centrale commando's op de pc worden verzonden met de GFVS software voor visualisatie en besturing van gebouwenradio's. Programmeer hiervoor één of meerdere FSR71NP-4x op de PC. Gebruik de draaischakelaars om de knoppen te onthouden en test de 4 kanalen indien nodig. Voor normale werking worden de middelste en onderste draaischakelaars vervolgens ingesteld op AUTO. Indien nodig wordt de EW-tijd (0-120 seconden) voor relais of de RV-tijd (0-120 minuten) voor impulsschakelaars voor alle kanalen ingesteld met de bovenste draaischakelaar. Als FBH (master) en/of FBH (slave) draadloze bewegings-/helderheidssensoren zijn ingeleerd, wordt de bovenste draaischakelaar gebruikt om de schakeldrempel in te stellen waarbij de verlichting voor elk kanaal afzonderlijk in- of uitschakelt. Instellingen van de bovenste draaischakelaar volgens de bedieningsinstructies. Als draadloze helderheidssensoren worden ingeleerd, wordt de bovenste draaischakelaar gebruikt om de schakeldrempel voor elk kanaal afzonderlijk in te stellen, waarbij de verlichting in- of uitschakelt afhankelijk van de helderheid (van ca. 0 lux in stand 0 tot ca. 50 lux in stand 120). Er is een hysteresis van ca. 300 lux tussen in- en uitschakelen ingesteld. Er wordt geen rekening gehouden met een extra ingestelde RV-tijd. Per kanaal kan slechts één FBH of FAH ingeleerd worden. Eén FBH of FAH kan echter in meerdere kanalen ingeleerd worden. Als draadloze raam-/deurcontacten FTK of raamgreepsensor FFG7B-rw worden ingeleerd, kunnen verschillende functies worden ingesteld met de middelste draaischakelaar in de standen AUTO 1 tot AUTO 4 en kunnen er maximaal 116 FTK worden gekoppeld. De LED onder de bovenste draaischakelaar begeleidt het inleren in overeenstemming met de bedieningsinstructies en geeft besturingscommando's tijdens bedrijf aan door kort te knipperen.
