Productinformatie "ELTAKO Venster-/Deurcontact IP 54 solar aangedreven helder wit"

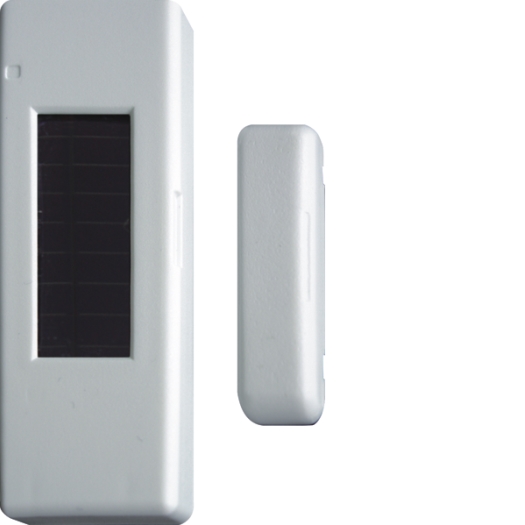

Draadloos raam-/deurcontact 75x25x12mm, zuiver wit. Het batterijloze FTK raam-/deurcontact wordt zelf gevoed door een zonnecel en slaat energie op voor nachtelijk gebruik. Er wordt een signaal verzonden wanneer de deur wordt geopend en gesloten. De huidige status wordt ook ongeveer elke 20 minuten verzonden. Bevestiging door middel van lijmen, ook voor buitenmontage. Afmetingen raam-/deurcontact LxBxH: 75x25x12mm, afmetingen magneet LxBxH: 37x10x6mm. Energieopslag op zonne-energie: Voor testen en gebruik moet de FTK eerst een paar uur worden opgeladen bij daglicht of kunstlicht. Daarna is het apparaat klaar voor teach-in volgens de bedieningsinstructies van de actuator. Om dit te doen, houdt u de magneet kort op het punt met de letter n nadat de in te leren actuator is geactiveerd. Als raam-/deurcontacten FTK worden ingeleerd op schakelactoren FSR14, zijn koppelingen tot 116 FTK mogelijk. Raadpleeg de bedieningshandleiding van de actor. Als raam-/deurcontacten FTK in schakelactoren FSB14, FSB61NP of FSB71 worden ingeleerd, wordt bij geopende deur een blokkeerbeveiliging ingesteld die een centraal "omlaag"-commando blokkeert. Raadpleeg de bedieningshandleiding van de actor. Als FTK raam-/deurcontacten worden ingeleerd in FHK14, FHK61, FZK14 of FZK61 schakelactoren, worden verwarmings- en airconditioningsapparaten uitgeschakeld als het raam openstaat. Zowel het raam-/deurcontact als de magneet hebben een ca. 10 mm lange inkeping als markering op het punt waar ze zich naast elkaar moeten bevinden als het raam gesloten is. De afstand tussen beide mag niet groter zijn dan 5 mm. De draadloze sensor kan in de volgende actoren en in de visualisatie- en besturingssoftware van het gebouw worden ingeleerd: F2L14, F4HK14, FGM, FHK14, FHK61, FMZ14, FMZ61, FSB14, FSB61, FSB71, FSG14, FSR14, FSR61, FSR71, FTN14, FTN61, FUD14, FUD71, FUTH65D, FZK14, FZK61.
Herstellerinformationen
ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
website@eltako.de
Sicherheits- und Warnhinweise
Unterputz- und Aufputz-Schalterprogramme umfassen Schalter, Steckdosen, Dimmer, Taster und ähnliche Geräte zur Steuerung und Versorgung elektrischer Verbraucher. Ihre korrekte Auswahl, Installation und Bedienung sind entscheidend für die Sicherheit und Zuverlässigkeit der elektrischen Anlage. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:
Allgemeine Hinweise
- Normen und Vorschriften:
- Schalterprogramme müssen den geltenden Normen entsprechen, z. B. DIN EN 60669 (Schalter) und DIN VDE 0620 (Steckdosen).
- Fachgerechte Installation:
- Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
- Einsatzbereiche:
- Unterputz-Schalter für ästhetisch anspruchsvolle Innenräume.
- Aufputz-Schalter für sichtbare Installationen, z. B. in Werkstätten, Garagen oder Außenbereichen.
Auswahl der Schalterprogramme
- Gefahren und Hinweise:
- Schutzart:
- In feuchten oder staubigen Umgebungen Geräte mit geeigneter Schutzart (z. B. IP44 oder IP54) verwenden.
- Belastbarkeit:
- Sicherstellen, dass Schalter und Steckdosen für die maximalen Strom- und Spannungswerte der Verbraucher geeignet sind.
- Materialeigenschaften:
- In sicherheitskritischen Bereichen (z. B. Fluchtwegen) schwer entflammbare Materialien verwenden.
- Design und Funktion:
- Auswahl nach Anwendungszweck (z. B. Dimmer, Taster, Zeit- oder Bewegungsmelder).
Montage und Anschluss
- Gefahren und Hinweise:
- Spannungsfreiheit sicherstellen:
- Vor Beginn der Installation die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
- Unterputz-Schalter:
- Unterputzdosen sauber in der Wand verankern und ausreichend Platz für Verdrahtung lassen.
- Aufputz-Schalter:
- Gehäuse sicher an der Wand befestigen und Kabeldurchführungen abdichten, um das Eindringen von Feuchtigkeit zu vermeiden.
- Verdrahtung:
- Kabelanschlüsse festziehen und korrekt verdrahten (z. B. L, N, PE). Lockere Verbindungen können zu Überhitzung führen.
- Berührungsschutz:
- Nach der Montage alle Kontaktstellen durch Abdeckungen oder Rahmen schützen.
Schutzmaßnahmen
- Gefahren und Hinweise:
- Überlastschutz:
- Sicherstellen, dass Steckdosen und Schalter nicht über ihre Nennleistung hinaus belastet werden.
- Erdung:
- Steckdosen mit Schutzkontakt korrekt erden, um Personenschäden durch Fehlströme zu vermeiden.
- Feuchtigkeitsschutz:
- In Außenbereichen und Feuchträumen geeignete Geräte und Abdichtungen verwenden.
- Kindersicherheit:
- Steckdosen mit integriertem Berührungsschutz (Kindersicherung) in Haushalten mit Kindern einsetzen.
Sicherheit im Betrieb
- Gefahren und Hinweise:
- Prüfung der Funktion:
- Schalter und Steckdosen nach der Installation auf Funktionalität prüfen.
- Defekte erkennen:
- Überhitzung, Verfärbungen oder Funkenbildung sind Anzeichen von Defekten und müssen sofort behoben werden.
- Regelmäßige Reinigung:
- Steckdosen und Schalter von Staub und Verschmutzungen befreien, um Störungen zu vermeiden.
Wartung und Austausch
- Gefahren und Hinweise:
- Regelmäßige Sichtprüfung:
- Schalterprogramme auf Beschädigungen, lose Befestigungen und Verschmutzungen prüfen.
- Austausch bei Defekten:
- Defekte Geräte sofort austauschen. Ersatz nur durch baugleiche oder kompatible Modelle.
- Reinigung:
- Schalter und Steckdosen vorsichtig reinigen, ohne Feuchtigkeit ins Innere eindringen zu lassen.
- Nachrüstungen:
- Bei Erweiterungen sicherstellen, dass die bestehende Elektroinstallation die zusätzliche Belastung trägt.
Arbeitssicherheit
- Schutzkleidung:
- Isolierende Handschuhe und festes Schuhwerk bei Arbeiten an elektrischen Anlagen tragen.
- Werkzeuge:
- Nur isolierte Werkzeuge verwenden.
- Gefahr durch Rückspannung:
- Vor Beginn der Arbeiten sicherstellen, dass keine Rückspannung aus anderen Stromkreisen oder Einspeisungen anliegt.
Prüfung und Inbetriebnahme
- Sichtprüfung:
- Vor der Inbetriebnahme die Verdrahtung, Befestigung und Isolierung prüfen.
- Funktionsprüfung:
- Alle Schalt- und Steckfunktionen testen, um sicherzustellen, dass sie korrekt arbeiten.
- Dokumentation:
- Installierte Geräte und deren Funktionen dokumentieren, besonders in gewerblichen Anlagen.
Zusätzliche Hinweise
- Kompatibilität sicherstellen:
- Schalter, Steckdosen und Rahmen müssen miteinander kompatibel sein.
- Nachrüstungen und Erweiterungen:
- Nachträgliche Änderungen nur mit Geräten vornehmen, die für das bestehende Schalterprogramm geeignet sind.
- Temperatur- und Feuchtigkeitsbeständigkeit:
- In kritischen Bereichen geeignete Materialien und Schutzmaßnahmen wählen.
- Energieeffizienz:
- Bei Bedarf energieeffiziente Geräte wie Bewegungsmelder oder Zeitschaltuhren integrieren.
Besondere Einsatzbereiche
- Wohngebäude:
- Steuerung von Beleuchtung, Steckdosen und Smart-Home-Systemen.
- Gewerbe und Industrie:
- Steuerung von Arbeitsbeleuchtung, Maschinen und Sicherheitsfunktionen.
- Außenbereiche:
- Verwendung wetterfester Schalterprogramme für Garten- und Fassadenbeleuchtung.
- Ein korrekt ausgewähltes, installiertes und gewartetes Schalterprogramm gewährleistet die Sicherheit und Funktionalität elektrischer Anlagen. Die regelmäßige Prüfung und die Einhaltung der Sicherheitsvorschriften minimieren Risiken und verlängern die Lebensdauer der Geräte.
