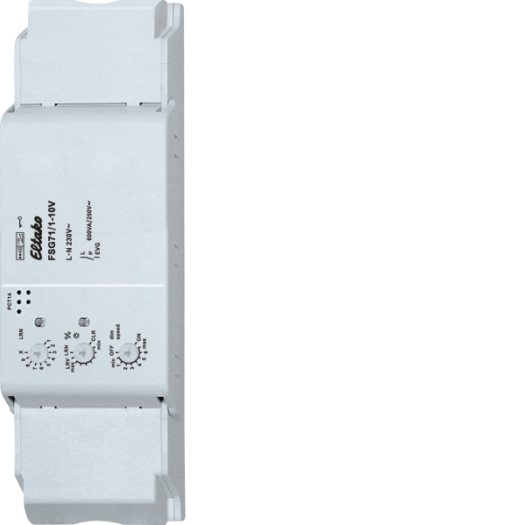

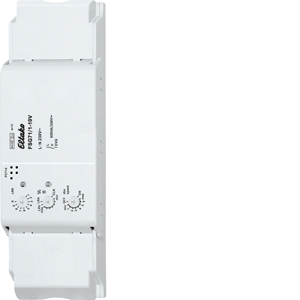

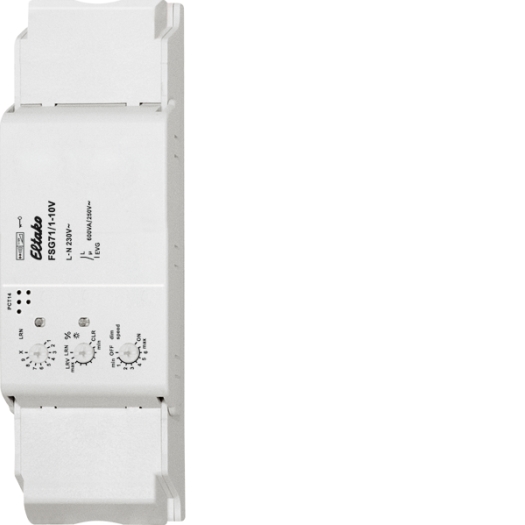

ELTAKO-actor tussenplafond 230 V universeel dimmen éénvoudig EVG 1-10 V

Dimmerschakelaar controle-eenheid voor E-VSA 1-10V, 1 NO-contact niet potentiaalvrij 600VA en 1-10V regeluitgang 40mA. Minimale helderheid en dimsnelheid instelbaar. Met kinderkamer-, sluimer- en lichtalarmschakeling, evenals constante lichtregeling en master-slave-bediening. Ook met lichtscènebesturing via PC of met draadloze drukknoppen. Gecodeerde radio, bidirectionele radio en repeaterfunctie kunnen worden geactiveerd. Stand-by verlies van slechts 1,4 watt. Installatie in de 230V netaansluitkabel, bijvoorbeeld in verlaagde plafonds en armaturen. 166 mm lang, 46 mm breed en 31 mm diep. Met trekontlasting voor de kabel. Nuldoorgangsschakeling om contacten te beschermen. Ook voor het aansturen van LED-converters met passieve 1-10V interface zonder hulpspanning tot 0,6 mA. Daarboven met hulpspanning. Het ingestelde helderheidsniveau wordt opgeslagen bij het uitschakelen (geheugen). Bij een stroomstoring worden de schakelpositie en het helderheidsniveau opgeslagen en indien nodig ingeschakeld wanneer de voedingsspanning wordt hersteld. Met de draaischakelaar % lamp kun je de minimale helderheid instellen (volledig gedimd). Met de draaischakelaar dimsnelheid kun je de dimsnelheid instellen. De belasting wordt in- en uitgeschakeld met een bistabiel relais aan de uitgang van de E-VSA. Schakelcapaciteit fluorescentielampen of LV-halogeenlampen met E-VSA 600VA. Het gebruik van een bistabiel relais betekent dat er geen vermogensverlies of verwarming van de spoel optreedt, zelfs niet bij inschakeling. Wacht na de installatie op de korte automatische synchronisatie voordat je de geschakelde belasting op het lichtnet aansluit. De drukknoppen kunnen als richtingsdrukknoppen of als universele drukknoppen ingeleerd worden. Met kinderkamer schakelaar en snooze schakelaar. Lichtalarmschakeling: Een radiosignaal van een timer die overeenkomstig is geprogrammeerd start de wekfunctie door de verlichting in te schakelen op minimale helderheid en langzaam te dimmen tot maximale helderheid. Afhankelijk van de dimsnelheid die is ingesteld met de dimsnelheid-draaischakelaar, is de wektijd tussen 30 en 60 minuten. Kort indrukken van een knop (bijv. op een handzender) stopt het opwarmproces. Kinderkamerschakelaar, indien geactiveerd: Bij het inschakelen met een langere drukknopbediening (universele drukknop of richtingsdrukknop bovenaan) wordt de verlichting na ca. 1 seconde op het laagste helderheidsniveau ingeschakeld en, zolang de drukknop ingedrukt blijft, langzaam omhoog gedimd zonder het laatst opgeslagen helderheidsniveau te wijzigen. . De LED onder de bovenste draaischakelaar begeleidt het inleerproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik besturingscommando's aan door kort te knipperen.
