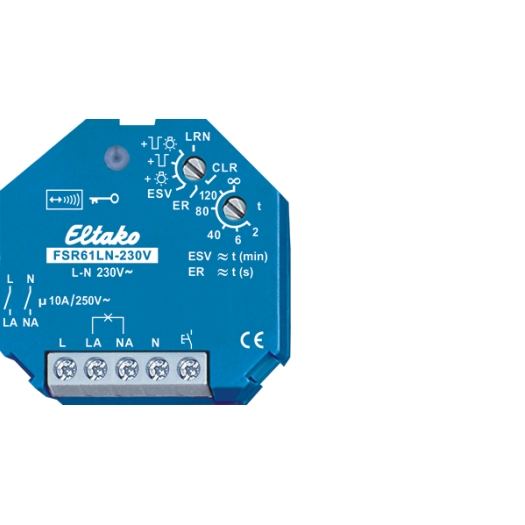

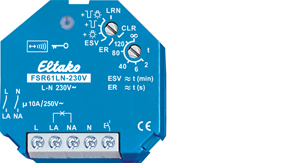

ELTAKO actor u.P. 230 V pulsrelais 2-voudig L/N

Productinformatie "ELTAKO actor u.P. 230 V pulsrelais 2-voudig L/N"

2 NO-contacten voor tweepolig schakelen van L en N 10A/250V AC, 230V LED-lampen tot 400W, gloeilampen 2000 Watt, uitschakelvertraging met uitschakelwaarschuwing en drukknop permanent licht kan worden ingeschakeld. Gecodeerde radio, bidirectionele radio en repeaterfunctie kunnen worden geactiveerd. Stand-by verlies slechts 0,8 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed, 33 mm diep. Lokale 230V voeding, schakel- en stuurspanning. Als de voedingsspanning uitvalt, blijft de schakeltoestand behouden. Wanneer de voedingsspanning terugkeert, wordt hij op een gedefinieerde manier uitgeschakeld. Wacht na de installatie op de korte automatische synchronisatie voordat u de geschakelde belasting aansluit op het elektriciteitsnet. Naast de draadloze ingang via een interne antenne kan deze draadloze actor ook lokaal worden bediend met een conventionele bedieningsknop die ervoor is gemonteerd. Een gloeilampstroom is niet toegestaan. Gecodeerde sensoren kunnen worden ingeleerd. Bidirectionele radio en/of een repeaterfunctie kunnen worden ingeschakeld. Elke statuswijziging en inkomende centrale besturingstelegrammen worden dan bevestigd met een radiografisch telegram. Dit radiotelegram kan geprogrammeerd worden in andere actuatoren zoals FSR61NP-230V, de GFVS software en universele displays. Scènebesturing: Meerdere FSR61LN's kunnen in een scène worden in- of uitgeschakeld met een van de vier stuursignalen van een drukknop met dubbele wip die is ingeleerd als scèneknop. De bovenste draaischakelaar in de stand LRN kan gebruikt worden om tot 35 draadloze drukknoppen toe te wijzen, waaronder een of meer centrale bedieningsdrukknoppen. Daarnaast zijn er draadloze raam-/deurcontacten met de functie normaal open of normaal gesloten wanneer het raam geopend is. De gewenste functie van dit impulsrelais wordt dan geselecteerd. De LED begeleidt het inleerproces volgens de bedieningshandleiding en geeft tijdens bedrijf radiografische besturingscommando's aan door kort te knipperen.

Herstellerinformationen

ELTAKO GmbH - Schaltgeräte
Hofener Str. 54, 70736 Fellbach, DE
website@eltako.de

Sicherheits- und Warnhinweise

Unterputz- und Aufputz-Schalterprogramme umfassen Schalter, Steckdosen, Dimmer, Taster und ähnliche Geräte zur Steuerung und Versorgung elektrischer Verbraucher. Ihre korrekte Auswahl, Installation und Bedienung sind entscheidend für die Sicherheit und Zuverlässigkeit der elektrischen Anlage. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:

Allgemeine Hinweise

  • Normen und Vorschriften:
  • Schalterprogramme müssen den geltenden Normen entsprechen, z. B. DIN EN 60669 (Schalter) und DIN VDE 0620 (Steckdosen).
  • Fachgerechte Installation:
  • Installation und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
  • Einsatzbereiche:
  • Unterputz-Schalter für ästhetisch anspruchsvolle Innenräume.
  • Aufputz-Schalter für sichtbare Installationen, z. B. in Werkstätten, Garagen oder Außenbereichen.

Auswahl der Schalterprogramme

  • Gefahren und Hinweise:
  • Schutzart:
  • In feuchten oder staubigen Umgebungen Geräte mit geeigneter Schutzart (z. B. IP44 oder IP54) verwenden.
  • Belastbarkeit:
  • Sicherstellen, dass Schalter und Steckdosen für die maximalen Strom- und Spannungswerte der Verbraucher geeignet sind.
  • Materialeigenschaften:
  • In sicherheitskritischen Bereichen (z. B. Fluchtwegen) schwer entflammbare Materialien verwenden.
  • Design und Funktion:
  • Auswahl nach Anwendungszweck (z. B. Dimmer, Taster, Zeit- oder Bewegungsmelder).

Montage und Anschluss

  • Gefahren und Hinweise:
  • Spannungsfreiheit sicherstellen:
  • Vor Beginn der Installation die Spannungsfreiheit des Stromkreises prüfen und gegen Wiedereinschalten sichern.
  • Unterputz-Schalter:
  • Unterputzdosen sauber in der Wand verankern und ausreichend Platz für Verdrahtung lassen.
  • Aufputz-Schalter:
  • Gehäuse sicher an der Wand befestigen und Kabeldurchführungen abdichten, um das Eindringen von Feuchtigkeit zu vermeiden.
  • Verdrahtung:
  • Kabelanschlüsse festziehen und korrekt verdrahten (z. B. L, N, PE). Lockere Verbindungen können zu Überhitzung führen.
  • Berührungsschutz:
  • Nach der Montage alle Kontaktstellen durch Abdeckungen oder Rahmen schützen.

Schutzmaßnahmen

  • Gefahren und Hinweise:
  • Überlastschutz:
  • Sicherstellen, dass Steckdosen und Schalter nicht über ihre Nennleistung hinaus belastet werden.
  • Erdung:
  • Steckdosen mit Schutzkontakt korrekt erden, um Personenschäden durch Fehlströme zu vermeiden.
  • Feuchtigkeitsschutz:
  • In Außenbereichen und Feuchträumen geeignete Geräte und Abdichtungen verwenden.
  • Kindersicherheit:
  • Steckdosen mit integriertem Berührungsschutz (Kindersicherung) in Haushalten mit Kindern einsetzen.

Sicherheit im Betrieb

  • Gefahren und Hinweise:
  • Prüfung der Funktion:
  • Schalter und Steckdosen nach der Installation auf Funktionalität prüfen.
  • Defekte erkennen:
  • Überhitzung, Verfärbungen oder Funkenbildung sind Anzeichen von Defekten und müssen sofort behoben werden.
  • Regelmäßige Reinigung:
  • Steckdosen und Schalter von Staub und Verschmutzungen befreien, um Störungen zu vermeiden.

Wartung und Austausch

  • Gefahren und Hinweise:
  • Regelmäßige Sichtprüfung:
  • Schalterprogramme auf Beschädigungen, lose Befestigungen und Verschmutzungen prüfen.
  • Austausch bei Defekten:
  • Defekte Geräte sofort austauschen. Ersatz nur durch baugleiche oder kompatible Modelle.
  • Reinigung:
  • Schalter und Steckdosen vorsichtig reinigen, ohne Feuchtigkeit ins Innere eindringen zu lassen.
  • Nachrüstungen:
  • Bei Erweiterungen sicherstellen, dass die bestehende Elektroinstallation die zusätzliche Belastung trägt.

Arbeitssicherheit

  • Schutzkleidung:
  • Isolierende Handschuhe und festes Schuhwerk bei Arbeiten an elektrischen Anlagen tragen.
  • Werkzeuge:
  • Nur isolierte Werkzeuge verwenden.
  • Gefahr durch Rückspannung:
  • Vor Beginn der Arbeiten sicherstellen, dass keine Rückspannung aus anderen Stromkreisen oder Einspeisungen anliegt.

Prüfung und Inbetriebnahme

  • Sichtprüfung:
  • Vor der Inbetriebnahme die Verdrahtung, Befestigung und Isolierung prüfen.
  • Funktionsprüfung:
  • Alle Schalt- und Steckfunktionen testen, um sicherzustellen, dass sie korrekt arbeiten.
  • Dokumentation:
  • Installierte Geräte und deren Funktionen dokumentieren, besonders in gewerblichen Anlagen.

Zusätzliche Hinweise

  • Kompatibilität sicherstellen:
  • Schalter, Steckdosen und Rahmen müssen miteinander kompatibel sein.
  • Nachrüstungen und Erweiterungen:
  • Nachträgliche Änderungen nur mit Geräten vornehmen, die für das bestehende Schalterprogramm geeignet sind.
  • Temperatur- und Feuchtigkeitsbeständigkeit:
  • In kritischen Bereichen geeignete Materialien und Schutzmaßnahmen wählen.
  • Energieeffizienz:
  • Bei Bedarf energieeffiziente Geräte wie Bewegungsmelder oder Zeitschaltuhren integrieren.

Besondere Einsatzbereiche

  • Wohngebäude:
  • Steuerung von Beleuchtung, Steckdosen und Smart-Home-Systemen.
  • Gewerbe und Industrie:
  • Steuerung von Arbeitsbeleuchtung, Maschinen und Sicherheitsfunktionen.
  • Außenbereiche:
  • Verwendung wetterfester Schalterprogramme für Garten- und Fassadenbeleuchtung.
  • Ein korrekt ausgewähltes, installiertes und gewartetes Schalterprogramm gewährleistet die Sicherheit und Funktionalität elektrischer Anlagen. Die regelmäßige Prüfung und die Einhaltung der Sicherheitsvorschriften minimieren Risiken und verlängern die Lebensdauer der Geräte.
