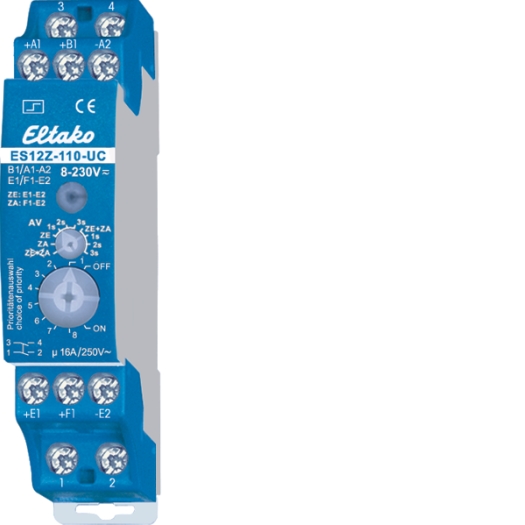

ELTAKO (puls)schakelrelais 1 S + 1 Ö potentiaal vrij

1 NO-contact + 1 NC-contact potentiaalvrij 16A/250V AC, 230V LED-lampen tot 200W, gloeilampen 2000W. Stand-by verlies slechts 0,03-0,4 watt. Prioriteiten centrale regeling selecteerbaar. DIN-EN 60715 TH35 apparaat voor railmontage. 1 steekeenheid = 18 mm breed, 58 mm diep. Geavanceerde hybride technologie combineert de voordelen van slijtagevrije elektronische regeling met de hoge prestaties van speciale relais. Lokale universele stuurspanning 8..230V UC. Met extra stuuringangen centraal aan en centraal uit voor 8..230V UC, galvanisch gescheiden van de lokale stuuringang. Voedingsspanning als de lokale stuurspanning. Zeer laag schakelgeluid. Gloeilampstroom van 110V stuurspanning tot 50mA in schakelaarstanden 1 tot 3 en 5 tot 7. Door het gebruik van een bistabiel relais is er geen vermogensverlies van de spoel en is er geen verwarming, zelfs niet als het relais ingeschakeld is. Wacht na installatie op de korte automatische synchronisatie voordat je de geschakelde belasting aansluit op het lichtnet. Maximale totale stroom over beide contacten 16A bij 230V. Met controle-LED. Deze knippert na 15 seconden als de lokale drukknop is geblokkeerd, niet in de draaischakelaarstanden 4 en 8. Deze impulsschakelaar kan geheel of gedeeltelijk worden uitgesloten van de centrale bediening met de bovenste draaischakelaar: ZE+ZA = Centraal aan en centraal uit zijn effectief, waarbij een responsvertraging van 0, 1, 2 of 3 seconden kan worden geselecteerd voor centraal aan. ZE = Alleen centraal aan is effectief, waarbij een responsvertraging van 0, 1, 2 of 3 seconden kan worden geselecteerd. ZA = Alleen centraal uit is effectief. ZE+ZA = Er is geen centrale bediening actief. Met de onderste draaischakelaar kunnen verschillende prioriteiten worden ingesteld. Deze bepalen welke andere stuuringangen uitgeschakeld zijn zolang een stuuringang permanent bekrachtigd is. Hier wordt ook bepaald hoe de ES12Z impulsschakelaar zich moet gedragen bij uitval en herstel van de voedingsspanning: In schakelaarposities 1 tot 4 blijft de schakelaarpositie ongewijzigd bij een storing; in schakelaarposities 5 tot 8 wordt de schakelaar uitgeschakeld. Eventuele centrale opdrachten worden onmiddellijk na herstel uitgevoerd. OFF = Permanent UIT, ON = Permanent AAN. 1 en 5 = geen prioriteit. Lokaal schakelen is ook mogelijk met permanent bekrachtigde centrale besturingsingangen. Het laatste centrale commando wordt uitgevoerd. Dit is de fabrieksinstelling. 2 en 6 = Voorrang voor centraal aan en uit. Lokaal schakelen heeft tot dan geen effect. Permanente inschakeling centraal uit heeft echter voorrang op permanente inschakeling centraal aan. 3 en 7 = Voorrang voor centraal aan en uit. Lokale knoppen hebben geen effect. Permanente inschakeling centraal aan heeft echter voorrang op permanente inschakeling centraal uit. 4 en 8 = Voorrang voor permanent bekrachtigde lokale drukknop. Gedurende deze tijd worden centrale commando's niet uitgevoerd. In deze posities is geen gloeilampstroom toegestaan.
