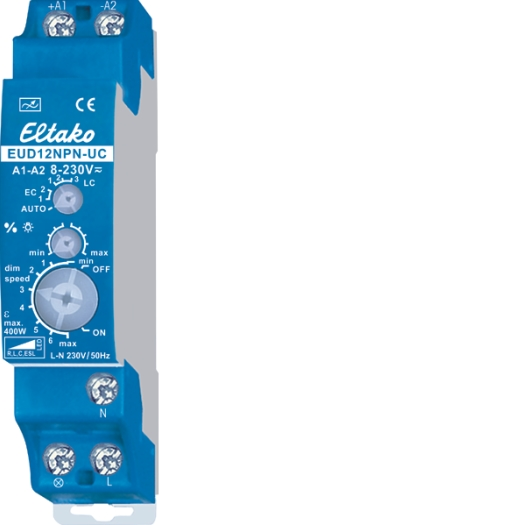

ELTAKO universele dimmer 400 W, UC, ESL

Universele dimschakelaar. Vermogen MOSFET tot 400W. Automatische lampherkenning. Stand-by verlies slechts 0,1 Watt. Minimale of maximale helderheid en dimsnelheid instelbaar. Met kinderkamer- en sluimerfunctie. DIN-EN 60715 TH35 apparaat voor railmontage. 1 steekeenheid = 18mm breed, 58mm diep. Universele dimschakelaar voor lampen tot 400W, afhankelijk van de ventilatiecondities. Dimbare spaarlampen ESL en dimbare 230V LED lampen bijkomend afhankelijk van de lampelektronica en het dimtype. Schakelen in nuldoorgang met soft on en soft off om de lamp te beschermen. Universele stuurspanning 8..230V UC, galvanisch gescheiden van de 230V voedings- en schakelspanning. Geen minimale belasting vereist. Korte besturingscommando's schakelen aan/uit, permanente besturing verandert de helderheid tot de maximumwaarde. Onderbreken van de regeling verandert de dimrichting. Het ingestelde helderheidsniveau wordt opgeslagen bij het uitschakelen (geheugen). Bij een stroomstoring worden de schakelpositie en het helderheidsniveau opgeslagen en, indien nodig, ingeschakeld wanneer de voedingsspanning wordt hersteld. Vanaf 110V stuurspanning gloeilampstroom 5mA. Automatische elektronische overbelastingsbeveiliging en overtemperatuurbeveiliging. Onder de bovenste draaischakelaar aan de voorkant bevindt zich een LED die aangeeft dat de lamp wordt ingeschakeld. Deze begint na 15 seconden te knipperen om aan te geven dat de bedieningsknop geblokkeerd kan zijn. Tijdens het gebruik bepaalt de bovenste draaischakelaar of automatische lampherkenning of speciale comfortinstellingen worden gebruikt: Met AUTO kunnen alle lamptypes worden gedimd. EC1 is een comfortinstelling voor spaarlampen die vanwege hun ontwerp met een hogere spanning moeten worden ingeschakeld, zodat ze veilig weer aangaan als ze gedimd en koud zijn. EC2 is een comfortinstelling voor spaarlampen die vanwege hun ontwerp niet opnieuw kunnen worden ingeschakeld als ze gedimd zijn. In deze stand is het geheugen dus uitgeschakeld. LC1 is een comfortstand voor dimbare 230V LED lampen die door hun ontwerp niet ver genoeg gedimd kunnen worden op AUTO (trailing edge faseregeling) en daarom gedwongen moeten worden tot leading edge faseregeling. LC2 en LC3 zijn comfortposities voor dimbare 230V LED lampen zoals LC1, maar met verschillende dimcurves. In de EC1, EC2, LC1, LC2 en LC3 posities mogen geen inductieve (gewikkelde) transformatoren gebruikt worden. Bovendien kan het maximum aantal dimbare LED lampen lager zijn dan in de AUTO-stand door het ontwerp. De middelste % lamp draaischakelaar kan gebruikt worden om de minimale helderheid (volledig gedimd) of de maximale helderheid (volledig omhoog gedimd) in te stellen. Met de onderste draaischakelaar voor de dimsnelheid kan de dimsnelheid worden ingesteld. Tegelijkertijd kan de duur van zacht aan en zacht uit worden gewijzigd. Met kinderkamer schakelaar: Bij het inschakelen met een lange druk op de knop, wordt het licht ingeschakeld op minimale helderheid na ongeveer 1 seconde en langzaam omhoog gedimd zolang de knop ingedrukt wordt gehouden, zonder het laatst opgeslagen helderheidsniveau te wijzigen. Met dimschakelaar: Een dubbele puls dimt de verlichting van de huidige dimpositie naar de minimale helderheid en schakelt deze uit. De maximale dimtijd van 60 minuten is afhankelijk van de huidige dimstand en de ingestelde minimale helderheid en kan dus dienovereenkomstig worden verkort. Je kunt op elk moment tijdens het dimproces uitschakelen door kort op de knop te drukken. Als je de knop lang indrukt tijdens het dimproces, wordt de sluimerfunctie uitgeschakeld. L belastingen (inductieve belastingen, bijv. gewikkelde transformatoren) en C belastingen (capacitieve belastingen, bijv. elektronische transformatoren en LED lampen) mogen niet gemengd worden. R-belastingen (resistieve belastingen, bv. 230V gloei- en halogeenlampen) kunnen naar wens gemengd worden. De universele dimschakelaar EUD12D in combinatie met de vermogensbooster LUD12 is geschikt voor het mengen van L-belastingen en C-belastingen.
