Kabelgoot RKSM Magic, met snelkoppeling 60x200x3050, St, FT

Productinformatie "Kabelgoot RKSM Magic, met snelkoppeling 60x200x3050, St, FT"

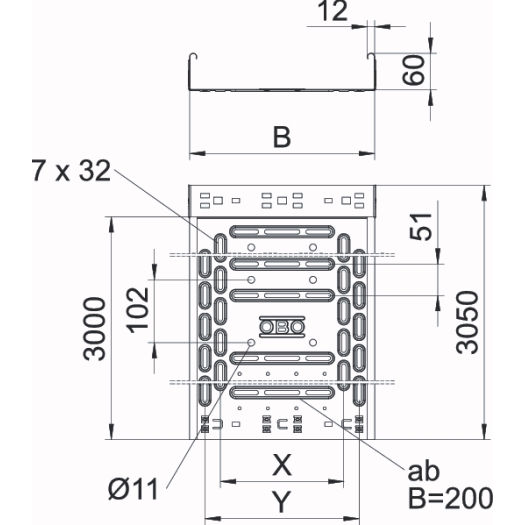

Het Rational Cable Tray System Magic (RKSM) is 's werelds eerste volledig schroefloze gootsysteem. De RKSM heeft een overlangse bodemperforatie van 7 x 20 mm voor montage op beugels. Vanaf een breedte van 200 mm verbetert een dwarsperforatie 7 x 32 mm de kabelventilatie en vergemakkelijkt de installatie. De middenperforatie 11 mm maakt directe ophanging van draadeinden mogelijk en een doorlopende zijperforatie 7 x 20 mm dient als verbindingsperforatie. Alle systeemcomponenten en kanaaltypes zijn uitgerust met de innovatieve Magic push-in verbinding, van het kanaal tot het vormdeel. De combinatie van beide voordelen maakt de installatie eenvoudiger en bespaart tijd. De continue potentiaalvereffening is gegarandeerd zonder extra componenten. Dankzij de Magic verbindingsset in de lengterichting (apart te bestellen) kunnen de Magic kabelgoten gecombineerd worden met conventionele OBO kabelgoten van dezelfde breedte. De magnetische afschermingsdemping is 20 dB zonder deksel en 50 dB met deksel. Getest en goedgekeurd in functiebehoudsystemen van klasse E30 tot E90 volgens DIN 4102 deel 12. Raadpleeg de gebruikscertificaten voor installatievarianten en goedkeuringsgegevens.

Fabrikant informatie

OBO Bettermann
Langer Brauck 25, 58640 Iserlohn, DE
[email protected]

Veiligheidsinstructies en waarschuwingen

Elektrische producten zoals schakelapparatuur, kabels, zekeringen en regelsystemen zijn belangrijke onderdelen van elektrische installaties. De juiste behandeling, installatie en het juiste onderhoud zijn cruciaal om risico's zoals elektrische schokken, kortsluiting of brand te voorkomen. Hieronder vindt u de belangrijkste waarschuwingen en veiligheidsinstructies:

Algemene veiligheid

  • Normen en voorschriften:
  • Elektrische producten moeten voldoen aan de geldende normen en voorschriften, bijvoorbeeld DIN VDE, IEC of EN.
  • Professionele installatie:
  • Installatie, onderhoud en reparatie mogen alleen worden uitgevoerd door gekwalificeerd vakpersoneel.
  • Gebruiksvoorwaarden:
  • Gebruik alleen producten die geschikt zijn voor het betreffende toepassingsgebied (bijv. binnen of buiten, industrieel of huishoudelijk).

Selectie en planning

  • Gevaren en opmerkingen:
  • Technische specificaties:
  • Producten moeten zijn afgestemd op de maximale stroom- en spanningsbelasting en op de omgevingsomstandigheden.
  • Beschermingsklasse:
  • Gebruik voor vochtige, stoffige of potentieel explosieve omgevingen apparaten met een geschikte beschermingsgraad (bijv. IP54, IP67).
  • Compatibiliteit:
  • Zorg ervoor dat de geselecteerde producten compatibel zijn met bestaande systemen.

Installatie en aansluiting

  • Gevaren en opmerkingen:
  • Zorg ervoor dat er geen spanning aanwezig is:
  • Voordat je aan elektrische systemen werkt, moet je de voeding uitschakelen en controleren of er geen spanning aanwezig is.
  • Bedrading:
  • Sluit kabels en leidingen aan volgens de instructies van de fabrikant. Verkeerd aangesloten producten kunnen storingen of gevaren veroorzaken.
  • Aarding:
  • Elektrische systemen en apparaten moeten correct geaard zijn om de veiligheid te garanderen.
  • Vermijd mechanische spanning:
  • Bescherm kabels en producten tegen beknelling, trekbelasting of andere mechanische invloeden.

Beschermende maatregelen

  • Gevaren en waarschuwingen:
  • Bescherming tegen toevallig contact:
  • Blootliggende elektrische contacten moeten worden geïsoleerd of afgedekt.
  • Beveiliging tegen overbelasting:
  • Installeer zekeringen en stroomonderbrekers om overbelasting of kortsluiting te voorkomen.
  • Bescherming tegen brand:
  • Installeer producten met hittebestendige materialen en voldoende ventilatie, vooral op plaatsen waar veel warmte wordt opgebouwd.
  • Bescherming tegen vocht:
  • Gebruik in vochtige omgevingen alleen waterbestendige producten en dicht aansluitingen af.

Veiligheid tijdens gebruik

  • Gevaren en instructies:
  • Regelmatige inspectie:
  • Controleer elektrische producten regelmatig op beschadigingen, losse aansluitingen of ongewone geluiden.
  • Temperatuurbewaking:
  • Kijk uit voor oververhitting, vooral bij apparaten met een hoog vermogen.
  • Let op energie-efficiëntie:
  • Stel apparaten en systemen zo in dat ze energiezuinig zijn.

Onderhoud en vervanging

  • Gevaren en tips:
  • Regelmatige inspectie:
  • Controleer producten op schade, corrosie of slijtage en vervang indien nodig.
  • Reiniging:
  • Reinig producten alleen met geschikte, niet-geleidende reinigingsmiddelen.
  • Defecte onderdelen vervangen:
  • Vervang beschadigde apparaten of onderdelen onmiddellijk door identieke of compatibele modellen.

Arbeidsveiligheid

  • Beschermende kleding:
  • Draag isolerende handschoenen en een veiligheidsbril, vooral bij het werken aan onder spanning staande systemen.
  • Gereedschap:
  • Gebruik alleen geïsoleerd gereedschap dat geschikt is voor het werken aan elektrische systemen.
  • Gevaar door sperspanning:
  • Zorg ervoor dat er geen sperspanningen zijn van andere bronnen zoals generatoren of fotovoltaïsche systemen.

Testen en inbedrijfstelling

  • Visuele inspectie:
  • Controleer alle aansluitingen, bevestigingen en beschermingsmaatregelen voor ingebruikname.
  • Functionele test:
  • Test de apparaten op goede werking en juiste configuratie.
  • Documentatie:
  • Documenteer testprotocollen en installatiedetails, vooral in veiligheidskritische toepassingen.

Aanvullende opmerkingen

  • Energie-efficiëntie:
  • Gebruik apparaten met energiebesparende functies of een hoge efficiëntieklasse (bijv. A+++).
  • Brandbeveiliging:
  • Gebruik in veiligheidskritische gebieden producten met een brandbeveiligingsklasse.
  • Recycling:
  • Gooi oude of defecte producten op een milieuvriendelijke manier weg of recycle ze.

Speciale toepassingsgebieden

  • Woongebouwen:
  • Zorg ervoor dat alle installaties voldoen aan de specificaties van DIN VDE 0100.
  • Handel en industrie:
  • Extra veiligheidsmaatregelen bij installaties met een hoog vermogen of speciale omgevingsomstandigheden.
  • Veiligheidskritische toepassingen:
  • Redundante systemen en extra veiligheidsmaatregelen in veiligheidskritische omgevingen zoals ziekenhuizen of datacenters.
  • De juiste selectie, installatie en regelmatig onderhoud van elektrotechnische producten garandeert de veiligheid van mensen en systemen. Naleving van normen en veiligheidsvoorschriften minimaliseert risico's en draagt bij aan de levensduur van de systemen.

Accessoires

Toevoegbaar aftakstuk 60x200 m. 2 hoekverbindingen, gegalvaniseerd
Opzetstuk voor horizontale en verticale aftakking van alle kabelgoottypes met zijwandhoogte 60 mm. Grondplaat met aangegoten verbindingsstuk. Geen aparte verbindingsstukken nodig, want de kabelgoot wordt aan één kant in het profiel van het aangegoten deel geschoven en vastgeschroefd met hoekverbinder type WKV.
Prod.Nr.: 6040438
T-stuk 60x200 gegalvaniseerd horizontaal, met hoekverbinding
Horizontaal T-stuk voor alle kabelgoottypes met zijwandhoogte 60 mm. Grondplaat met aangegoten stootbeugel. Geen aparte verbindingsstukken nodig, want de kabelgoot wordt aan één kant in het profiel van het vormdeel geschoven en vastgeschroefd met hoekverbinder type WKV.
Prod.Nr.: 6043429
Ophangbeugel voor kabelgoot 200 mm
Ophangbeugel met U-profiel en gelaste kopplaat Uitvoering met speciale perforatie aan drie kanten voor talrijke toepassingen Voor bevestiging aan horizontale betonnen plafonds m.b.v. voor de bouw gecertificeerde pluggen Tweezijdige beugelmontage met standaard wandbeugels Corrosiebescherming: thermisch verzinkt volgens DIN EN ISO 1461 Draagvermogen: max. 3,0 kN
Prod.Nr.: 900509
