M-Bus driefasige meter

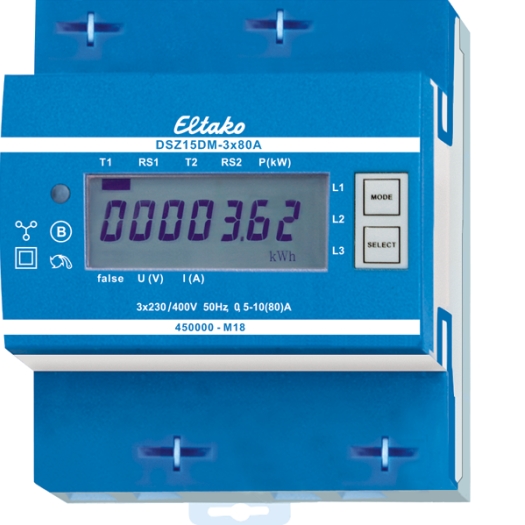

Alleen geijkte meters mogen elektriciteit factureren volgens paragraaf 25 van de Duitse ijkwet. Niet-naleving is een administratieve overtreding volgens paragraaf 19. M-Bus driefasige meter. Maximale stroom 3x80A, stand-by verlies slechts 0,5 Watt per pad. Modulair apparaat voor montage op DIN-EN 60715 TH35 rail. 4 verdelingen = 70mm breed, 58mm diep. Nauwkeurigheidsklasse B (1%). Met M-Bus interface. De driefasige meter met directe meting meet de actieve energie op basis van de stromen die tussen de in- en uitgangen lopen. Het eigenverbruik van slechts maximaal 0,5 watt actief vermogen per pad wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 fasegeleiders met stromen tot 80A worden aangesloten. De startstroom is 4OmA. De N-aansluiting moet beschikbaar zijn. Het 7-segments LC-display kan binnen twee weken twee keer worden afgelezen, zelfs zonder voeding. Het stroomverbruik wordt aangegeven door een LED die 1000 keer knippert per kWh. Standaard ook te gebruiken als 2-tariefmeter: Door 230V aan te sluiten op klemmen E1/E2 wordt overgeschakeld naar een tweede tarief. Rechts van het display bevinden zich de MODE- en SELECT-toetsen, waarmee je volgens de gebruiksaanwijzing door het menu bladert. Eerst gaat de achtergrondverlichting aan. Vervolgens kan de totale actieve energie per tarief, de actieve energie van het resettable geheugen RS1 of RS2 en de momentane waarden van vermogen, spanning en stroom per fase worden weergegeven. Foutmelding (fout): Als een buitengeleider ontbreekt of de stroomrichting verkeerd is, worden fout en de bijbehorende buitengeleider op het display weergegeven. Gegevensoverdracht M-Bus: Bij het uitlezen worden alle waarden in één telegram verzonden. De volgende telegrammen worden ondersteund: Initialisatie: SNDNKE, antwoord: ACK, meter uitlezen: REQUD2, antwoord: RSPUD, primair adres wijzigen: SNDUD, antwoord: ACK, reset RS1: SNDUD, antwoord: ACK, slaveselectie voor secundair adres, antwoord: ACK. De unit reageert niet op onbekende vragen. De transmissiesnelheid wordt automatisch gedetecteerd. De unit heeft spanningsbewaking. In geval van spanningsverlies worden alle registers opgeslagen in de EEPROM. Het primaire M-Bus adres wijzigen: Houd SELECT 3 seconden ingedrukt om het primaire M-Bus adres te wijzigen. In het volgende menu verhoogt MODE het adres met 10, SELECT verhoogt het met 1. Wanneer het gewenste primaire adres is ingesteld, wacht je tot het hoofdmenu weer verschijnt. Secundair adres: Met behulp van het secundaire adres is het mogelijk om met de energiemeter te communiceren volgens de EN13757 standaard. Het gebruik van wildcards is mogelijk. Gedetailleerde informatie is te vinden op www.eltako.com in de handleiding.
