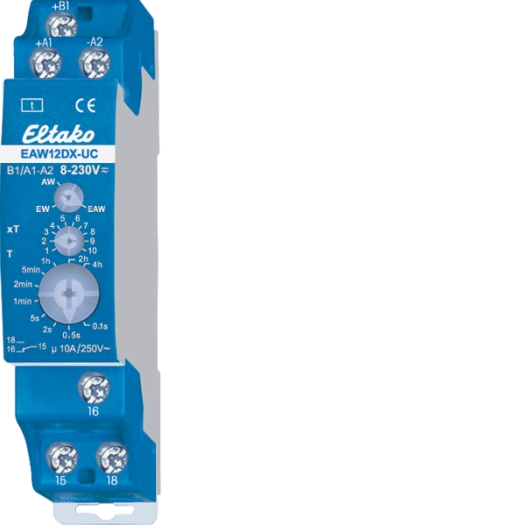

Tijdrelais 1 wisselcontact potentiaalvrij 10A/250V AC

In- en uitschakelwisser, 1 wisselcontact potentiaalvrij 10A/250V AC, 230V LED lampen tot 200W, gloeilampen 2000W*. Stand-by verlies slechts 0,02-0,4 Watt. Modulaire apparaten voor montage op DIN-EN 60715 TH35 rail. 1 verdeelunit =18mm breed, 58mm diep. Kan met een draaischakelaar worden ingesteld op de functies inschakelwisser (EW), uitschakelwisser (AW) of in- en uitschakelwisser (EAW). Met de gepatenteerde Eltako Duplex-technologie (DX) kunnen de normaal potentiaalvrije contacten nog steeds in nuldoorgang schakelen bij het schakelen van 230V AC 50Hz, waardoor slijtage drastisch wordt verminderd. Hiervoor sluit je gewoon de N geleider aan op de klem (N) en L op 15 (L). Dit resulteert in een extra stand-by verlies van slechts 0,1 Watt. Universele stuurspanning 8..230V UC. Voedingsspanning gelijk aan stuurspanning. Tijdsbereik 0,1 seconde tot 40 uur. Door het gebruik van een bistabiel relais is er geen spoelverlies en geen opwarming, zelfs niet bij inschakeling. Wacht na installatie op de automatische korte synchronisatie voordat je de geschakelde verbruiker op het lichtnet aansluit. De LED onder de grote draaischakelaar informeert over de positie van het contact tijdens het tijdsverloop. Hij is uit zolang het maakcontact 15-18 open is (15-16 gesloten) en is constant aan zolang het maakcontact 15-18 gesloten is (15-16 open). De tijdbasis T wordt ingesteld met de vergrendelbare draaischakelaar T. De beschikbare basiswaarden zijn 0,1 seconde, 0,5 seconde, 2 seconden, 5 seconden, 1 minuut, 2 minuten, 5 minuten, 1 uur, 2 uur en 4 uur. De totale tijd is het resultaat van de tijdbasis vermenigvuldigd met de vermenigvuldigingsfactor. De vermenigvuldigingsfactor xT wordt ingesteld met de vergrendelbare draaischakelaar xT en ligt tussen 1 en 10. Zo kunnen tijden tussen 0,1 seconde (tijdbasis 0,1 seconde en vermenigvuldigingsfactor1) en 40 uur (tijdbasis 4 uur en vermenigvuldigingsfactor 10) worden ingesteld. * De maximale belasting kan worden gebruikt vanaf een vertraging of cyclustijd van 5 minuten. Voor kortere tijden wordt de maximale belasting als volgt verlaagd: Tot 2 seconden tot 15%, tot 2 minuten tot 30%, tot 5 minuten tot 60%.
