Transformatorvermogenschakelaar primaire zijde, uitschakelklasse 10,

Vergelijkbare afbeelding

Productnummer: 1SAM340000R1006

Fabrikant: ABB

EAN: 4013614484964

Productinformatie "Transformatorvermogenschakelaar primaire zijde, uitschakelklasse 10,"

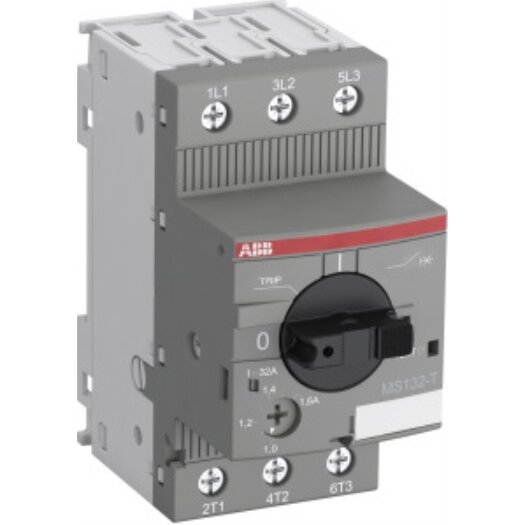

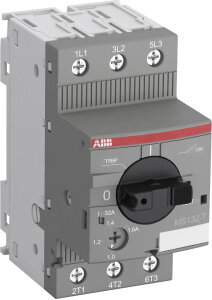

Transformatorbeveiligingsschakelaar MS132-T met thermische en elektromagnetische beveiliging staat voor de compacte en krachtige serie met hoge kortsluitingsbreekcapaciteit voor transformatorbeveiliging tot 25 A met een modulebreedte van 45 mm. Bij dit toestel wordt de nominale transformatorstroom aan primaire zijde thermisch bewaakt door instelling op de stroomschaal. Kortsluitschakeling treedt op wanneer 20 keer de nominale stroom van het apparaat optreedt. De temperatuurgecompenseerde eenheid heeft een draaigreepbediening met een duidelijke schakelstandindicatie I/TRIP/0. Bovendien heeft de MS132-T een kortsluitindicatie. De draaigreep kan direct in de 0-stand worden vergrendeld met een hangslot. Hulp-, signaal- en kortsluitindicatiecontacten en onderspannings- en shuntvrijgavecontacten kunnen zonder gereedschap worden gemonteerd. 1-fasige voedingsblokken tot 25 mm² en fasestekkerverbindingen ondersteunen de bedrading van 1-fasige transformatoren.

Herstellerinformationen

Busch-Jäger Elektro GmbH
Freisenbergstraße 2, 58513 Lüdenscheid, DE
info@de.abb.com

Sicherheits- und Warnhinweise

Elektrotechnische Produkte wie Schaltgeräte, Kabel, Sicherungen und Steuerungssysteme sind wichtige Komponenten in elektrischen Anlagen. Ihre korrekte Handhabung, Installation und Wartung sind entscheidend, um Risiken wie Stromschläge, Kurzschlüsse oder Brände zu vermeiden. Nachfolgend die wichtigsten Warn- und Sicherheitshinweise:

Allgemeine Sicherheit

Normen und Vorschriften:
Elektrotechnische Produkte müssen den geltenden Normen und Vorschriften entsprechen, z. B. DIN VDE, IEC oder EN.
Fachgerechte Installation:
Installation, Wartung und Reparatur dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Einsatzbedingungen:
Nur Produkte verwenden, die für den jeweiligen Einsatzbereich (z. B. Innen- oder Außenbereich, Industrie oder Haushalt) geeignet sind.

Auswahl und Planung

Gefahren und Hinweise:
Technische Spezifikationen:
Produkte müssen auf die maximale Strom- und Spannungsbelastung sowie die Umgebungsbedingungen abgestimmt sein.
Schutzart:
Für feuchte, staubige oder explosionsgefährdete Umgebungen Geräte mit geeigneter Schutzart (z. B. IP54, IP67) verwenden.
Kompatibilität:
Sicherstellen, dass die ausgewählten Produkte mit bestehenden Systemen kompatibel sind.

Installation und Anschluss

Gefahren und Hinweise:
Spannungsfreiheit sicherstellen:
Vor der Arbeit an elektrotechnischen Anlagen die Stromzufuhr abschalten und Spannungsfreiheit prüfen.
Verdrahtung:
Kabel und Leitungen gemäß den Herstellerangaben anschließen. Falsch angeschlossene Produkte können Fehlfunktionen oder Gefahren verursachen.
Erdung:
Elektrische Anlagen und Geräte müssen ordnungsgemäß geerdet werden, um die Sicherheit zu gewährleisten.
Mechanische Belastung vermeiden:
Leitungen und Produkte vor Quetschungen, Zugbelastungen oder anderen mechanischen Einflüssen schützen.

Schutzmaßnahmen

Gefahren und Hinweise:
Berührungsschutz:
Freiliegende elektrische Kontakte müssen isoliert oder abgedeckt sein.
Überlastschutz:
Sicherungen und Schutzschalter installieren, um Überlastungen oder Kurzschlüsse zu verhindern.
Brandschutz:
Produkte mit hitzebeständigen Materialien und ausreichender Belüftung installieren, insbesondere bei hoher Wärmeentwicklung.
Feuchtigkeitsschutz:
In feuchten Umgebungen nur wasserresistente Produkte verwenden und Anschlüsse abdichten.

Sicherheit im Betrieb

Gefahren und Hinweise:
Regelmäßige Kontrolle:
Elektrotechnische Produkte regelmäßig auf Schäden, lose Verbindungen oder ungewöhnliche Geräusche prüfen.
Temperaturüberwachung:
Auf Überhitzung achten, insbesondere bei Geräten mit hoher Leistung.
Energieeffizienz beachten:
Geräte und Systeme so konfigurieren, dass sie energieeffizient arbeiten.

Wartung und Austausch

Gefahren und Hinweise:
Regelmäßige Inspektion:
Produkte auf Beschädigungen, Korrosion oder Abnutzung prüfen und bei Bedarf austauschen.
Reinigung:
Produkte nur mit geeigneten, nicht leitenden Reinigungsmitteln säubern.
Austausch defekter Teile:
Beschädigte Geräte oder Komponenten umgehend durch baugleiche oder kompatible Modelle ersetzen.

Arbeitssicherheit

Schutzkleidung:
Isolierende Handschuhe und Schutzbrille tragen, insbesondere bei Arbeiten an unter Spannung stehenden Anlagen.
Werkzeuge:
Nur isolierte Werkzeuge verwenden, die für Arbeiten an elektrischen Systemen geeignet sind.
Gefahr durch Rückspannung:
Sicherstellen, dass keine Rückspannungen durch andere Quellen wie Generatoren oder Photovoltaikanlagen anliegen.

Prüfung und Inbetriebnahme

Sichtprüfung:
Vor der Inbetriebnahme alle Verbindungen, Befestigungen und Schutzmaßnahmen überprüfen.
Funktionsprüfung:
Die Geräte auf ihre einwandfreie Funktion und korrekte Konfiguration testen.
Dokumentation:
Prüfprotokolle und Installationsdetails dokumentieren, insbesondere in sicherheitskritischen Anwendungen.

Zusätzliche Hinweise

Energieeffizienz:
Geräte mit Energiesparfunktionen oder hoher Effizienzklasse (z. B. A+++) verwenden.
Brandschutz:
In sicherheitskritischen Bereichen Produkte mit Brandschutzklassifizierungen verwenden.
Recycling:
Alte oder defekte Produkte umweltgerecht entsorgen oder recyclen.

Besondere Einsatzbereiche

Wohngebäude:
Sicherstellen, dass alle Installationen den Vorgaben der DIN VDE 0100 entsprechen.
Gewerbe und Industrie:
Zusätzliche Sicherheitsvorkehrungen in Anlagen mit hoher Leistung oder besonderen Umgebungsbedingungen.
Sicherheitskritische Anwendungen:
Redundante Systeme und zusätzliche Schutzmaßnahmen in sicherheitsrelevanten Bereichen wie Krankenhäusern oder Rechenzentren.
Durch die korrekte Auswahl, Installation und regelmäßige Wartung elektrotechnischer Produkte wird die Sicherheit von Personen und Anlagen gewährleistet. Die Einhaltung von Normen und Sicherheitsvorschriften minimiert Risiken und trägt zur Langlebigkeit der Systeme bei.
